DIN 1804karta katalogowa
Nakr. okrągła rowk.
Wymiary i warunki techniczne wg DIN 1804
Wymiary (mm)
| d1 | M6x0,75 | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M28x1,5 | M30x1,5 | M32x1,5 | M35x1,5 | M38x1,5 | M40x1,5 | M42x1,5 | M45x1,5 | M48x1,5 | M50x1,5 | M52x1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 16 | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 | 62 | 68 | 75 | 75 | 80 |
| d3 | 12 | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 | 36 | 38 | 43 | 43 | 45 | 48 | 50 | 54 | 54 | 60 | 67 | 67 | 70 |
| b | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 |
| h | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 | 12 | 12 | 13 | 13 | 13 |
| t | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 4 |
| z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
d1 — gwint (wymiar nominalny × skok)d2 — średnica zewnętrzna (tol. h11)d3 — średnica podtoczeniab — szerokość rowkah — wysokość (tol. h14)t — głębokość rowkaz — szerokość podcięcia u podstawyn — liczba rowków
Wymiary c.d. (mm)
| d1 | M55x1,5 | M58x1,5 | M60x1,5 | M62x1,5 | M65x1,5 | M68x1,5 | M70x1,5 | M72x1,5 | M75x1,5 | M80x2 | M85x2 | M90x2 | M95x2 | M100x2 | M105x2 | M110x2 | M115x2 | M120x2 | M125x2 | M130x3 | M140x3 | M150x3 | M160x3 | M170x3 | M180x3 | M190x3 | M200x3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 80 | 90 | 90 | 95 | 95 | 100 | 100 | 110 | 110 | 115 | 120 | 130 | 135 | 145 | 155 | 155 | 165 | 165 | 180 | 180 | 195 | 205 | 220 | 230 | 245 | 260 | 270 |
| d3 | 70 | 80 | 80 | 85 | 85 | 90 | 90 | 100 | 100 | 105 | 110 | 120 | 120 | 130 | 140 | 140 | 150 | 150 | 165 | 165 | 180 | 190 | 205 | 210 | 225 | 240 | 250 |
| b | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 16 |
| h | 13 | 13 | 13 | 14 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 22 |
| t | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 |
| z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| n | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
Oznaczenia symboli — patrz tabela „Wymiary (mm)” powyżej.
Warunki techniczne
Materiał
| klasa własności mechanicznych 5 wg DIN 267-4 |
Wykonanie
| h | hartowana HRC 60±2 z wyłączeniem gwintu, płaszczyzny szlifowane |
|---|---|
| w | niehartowana i nieszlifowana |
Przykłady montażu
nakrętka rowkowa mocująca łożysko na wale — średnica d4
nakrętka rowkowa z podkładką zabezpieczającą — średnica d5
Maksymalne średnice zabudowy
| d1 | M6x0,75 | M8x1, M10x1 | M12x1,5 do M70x1,5 | M72x1,5, M75x1,5 | M80x2, M100x2 | M105x2, M125x2 | M130x3, M200x3 |
|---|---|---|---|---|---|---|---|
| d4(max) | d1 - 6 | d1 - 7 | d1 - 7 | ||||
| d5(max) | d1 - 1 | d1 - 2 | d1 - 2 | d1 - 2 | d1 - 3 | d1 - 3 | d1 - 4 |
d1 — gwint nakrętki (wymiar nominalny)d4(max), d5(max) — maksymalne średnice współpracujących elementów, podane względem d1 (np. „d1 - 2” = średnica gwintu pomniejszona o 2 mm)— — wartość nieokreślona dla danego zakresu
Oznaczanie
Przykład oznaczenia nakrętki okrągłej rowkowej z gwintem M120x2, hartowanej:
Nakrętka DIN 1804 M120x2 - h
Opis

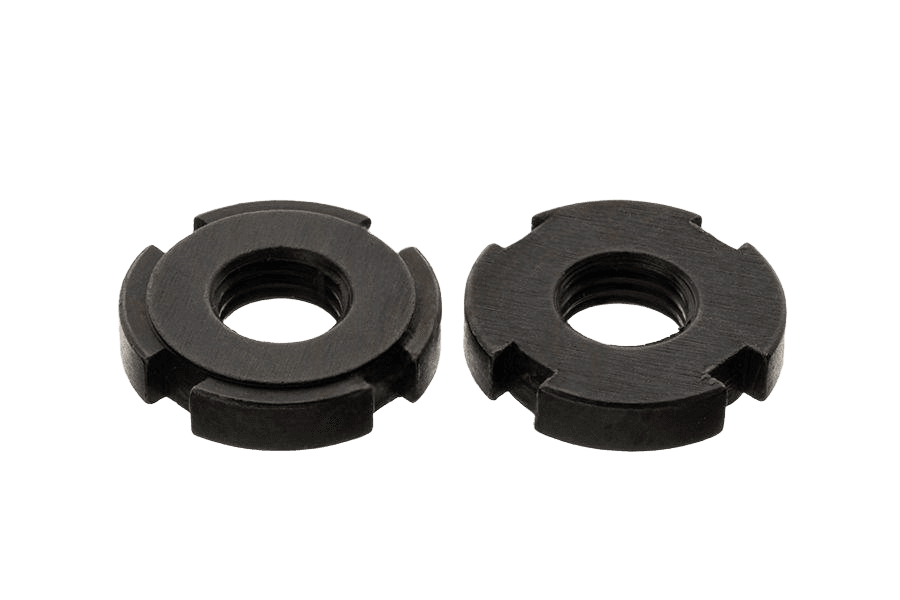

Nakr. okrągła rowk. 17H surowe DIN 1804, w wykonaniu 17H. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M12x1,5 do M48x1,5.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 1804 |
| Rodzaj | Nakr. okrągła rowk. |
| Klasa / materiał | 17H |
| Pokrycie | Bez powłoki (surowe) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
