DIN 2510 NFkarta katalogowa
Nakr. poł. kołn.
Wymiary i warunki techniczne wg DIN 2510 NF
Wymiary (mm)
| d(nom) | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 21 | 26 | 31 | 35 | 40 | 45 | 49 | 53,5 | 58,5 | 63,5 | 68,5 | 73,5 |
| m | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| s | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
| t | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 |
d — oznaczenie gwintu nakrętki (rozmiar nominalny M)d2 — średnica podtoczenia (walcowego pierścienia oporowego) pod łbem sześciokątnymm — wysokość nakrętkis — rozmiar klucza (wymiar pod klucz)t — wysokość podtoczenia
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna z podtoczeniem typu NF do połączeń kołnierzowych, z gwintem M12, wykonana ze stali 25CrMo4:
Nakrętka sześciokątna NF - M12 -DIN 2510 25CrMo4.
Norma powiązana: PN-H-74303.
Opis

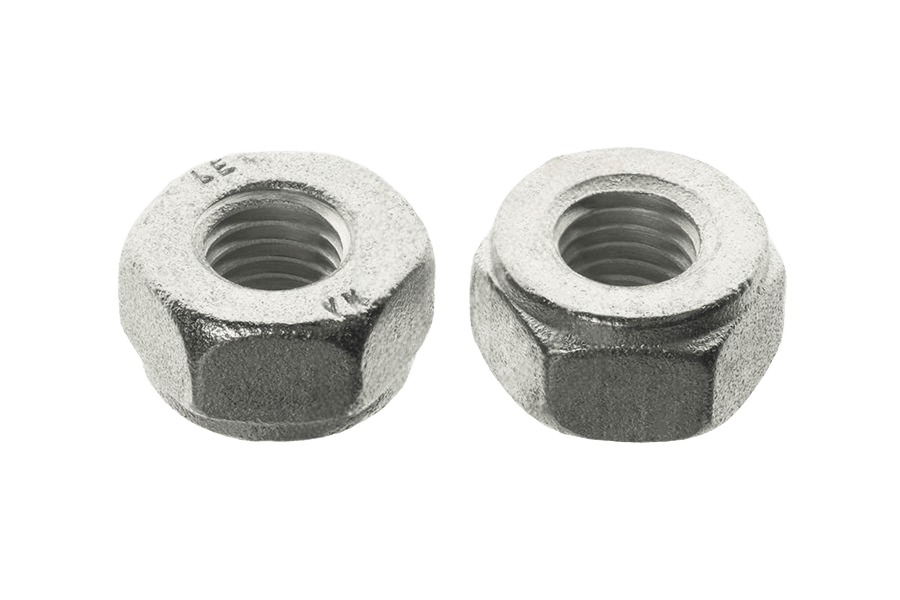

Nakrętka poł. kołn. wg normy DIN 2510 NF, w wykonaniu C35E. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M12 do M39. W ofercie również w wykonaniu 42CrMo4 ocynkowanym i 25CrMo4 ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 2510 NF |
| Rodzaj | Nakr. poł. kołn. |
| Klasa / materiał | C35E |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
