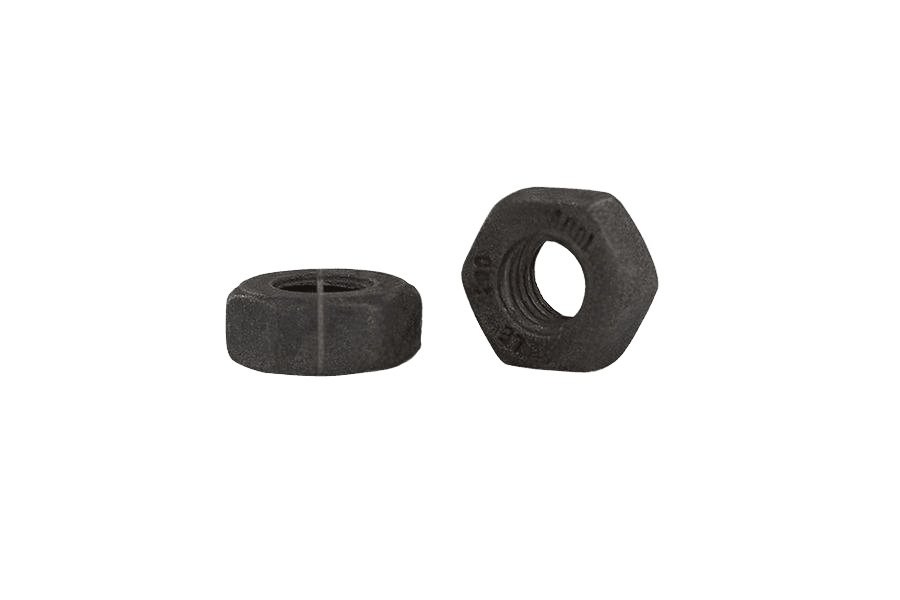

Name: Nakr. poł. spręż. 10 tZn EN 14399-4
Availability: InStock

EN 14399-4karta katalogowa

Nakr. poł. spręż. 10 tZn EN 14399-4

Wymiary i warunki techniczne wg EN 14399-4

Wymiary (mm)

d	M12	M16	M20	M22	M24	M27	M30	M36
P	1,75	2	2,5	2,5	3	3	3,5	4
b	23	28	33	34	39	41	44	52
k(nom)	8	10	13	14	15	17	19	23
k(min)	7,55	9,25	12,1	13,1	14,1	16,1	17,95	21,95
k(max)	8,45	10,75	13,9	14,9	15,9	17,9	20,05	24,05
s(max)	22	27	32	36	41	46	50	60
s(min)	21,16	26,16	31	35	40	45	49	58,8

P — skok gwintub — długość gwintuk — wysokość łbas — rozmiar kluczaDla śrub cynkowanych metodą zanurzeniową wymiary podano przed cynkowaniem

Grubość zacisku t (mm)

d \ l	M12	M16	M20	M22	M24	M27	M30	M36
35	16-21
40	21-26	17-22
45	26-31	22-27	18-23
50	31-36	27-32	23-28	22-27
55	36-41	32-37	28-33	27-32
60	41-46	37-42	33-38	32-37	29-34
65	46-51	42-47	38-43	37-42	34-39
70	51-56	47-52	43-48	42-47	39-44	36-41
75	56-61	52-57	48-53	47-52	44-49	41-46	39-44
80	61-66	57-62	53-58	52-57	49-54	46-51	44-49
85	66-71	62-67	58-63	57-62	54-59	51-56	49-54	43-48
90	71-76	67-72	63-68	62-67	59-64	56-61	54-59	48-53
95	76-81	72-77	68-73	67-72	64-69	61-66	59-64	53-58
100		77-82	73-78	72-77	69-74	66-71	64-69	58-63
105		82-87	78-83	77-82	74-79	71-76	69-74	63-68
110		87-92	83-88	82-87	79-84	76-81	74-79	68-73
115		92-97	88-93	87-92	84-89	81-86	79-84	73-78
120		97-102	93-98	92-97	89-94	86-91	84-89	78-83
125		102-107	98-103	97-102	94-99	91-96	89-94	83-88
130		107-112	103-108	102-107	99-104	96-101	94-99	88-93
135			108-113	107-112	104-109	101-106	99-104	93-98
140			113-118	112-117	109-114	106-111	104-109	98-103
145			118-123	117-122	114-119	111-116	109-114	103-108
150			123-128	122-127	119-124	116-121	114-119	108-113
155			128-133	127-132	124-129	121-126	119-124	113-118
160				132-137	129-134	126-131	124-129	118-123
165				137-142	134-139	131-136	129-134	123-128
170					139-144	136-141	134-139	128-133
175					144-149	141-146	139-144	133-138
180					149-154	146-151	144-149	138-143
185					154-159	151-156	149-154	143-148
190					159-164	156-161	154-159	148-153
195					164-169	161-166	159-164	153-158
200						166-171	164-169	158-163

Kolumny — rozmiar d, wiersze — długość nominalna l (mm)t — grubość zacisku (zakres grubości łączonych elementów)

Warunki techniczne

Materiał

	Stal

Wymagania ogólne

Norma	EN 14399-1

Gwint

Tolerancja	6g (dla śrub cynkowanych metodą zanurzeniową tolerancja dotyczy przed cynkowaniem)
Norma	EN 261, ISO 965-2

Własności mechaniczne

Klasa własności mechanicznych	10.9
Norma	EN ISO 898-1

Wytrzymałość udarowa

Wartość	Kv min = 27 J w temperaturze -20°C
Próbka do badań	ISO 148
Badanie	EN 10045-1

Tolerancje

Klasa dokładności	C
Tolerancja długości (l ≥ 155 mm)	+IT17 / -1/2 IT17
Norma	ISO 4759-1

Wykończenie powierzchni

Normalne	według procesu
Cynkowanie metodą zanurzeniową	EN ISO 10684
Inne	do uzgodnienia

Nieciągłości powierzchni

	ograniczenia określono w EN 26157-1

Odbiór

	procedura odbioru wg ISO 3269

Oznaczanie

Przykład oznaczania: śruba do wysokiej wytrzymałości konstrukcyjnych złączy śrubowych systemu HV, z gwintem M16 o długości nominalnej l = 80 mm, klasy własności mechanicznych 10.9:

Śruba EN 14399-4 – M16 x 80 – 10.9 - HV.

Normy powiązane: DIN 6914, PN 82343.

Opis

Nakr. poł. spręż. 10 tZn EN 14399-4 (odpowiedniki: DIN 6914, PN 82343), w klasie 10. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych.

Dostępny asortyment: w rozmiarach od M12 do M36. W ofercie również w wykonaniu 10.9.

Specyfikacja produktu

Rozmiar	—
Norma	EN 14399-4
Klasa / materiał	10
Pokrycie	Cynk ogniowy (tZn, EN 14399)
Rodzaj gwintu	Gwint zwykły (zgrubny)
Układ rozmiaru	gwint metryczny
