AN 89karta katalogowa
Nakr. redukcyjna okr.
Wymiary i warunki techniczne wg AN 89
Wymiary (mm)
| Ød1 / Ød2 | M6-M8 | M8-M10 | M10-M12 |
|---|---|---|---|
| l | 40 | 40 | 40 |
| Øs | 13 | 16 | 16 |
Ø d1 / Ø d2 — gwinty na obu końcach nakrętki (mniejszy / większy)l — długość całkowita nakrętkiØs — średnica zewnętrzna korpusul/2 — na rysunku: połowa długości l, wyznaczająca granicę między gwintem d1 i d2
Oznaczanie
Przykład oznaczania nakrętki walcowej redukcyjnej z gwintami M6/M8:
Nakrętka redukcyjna AN 89 – M6/M8
Opis

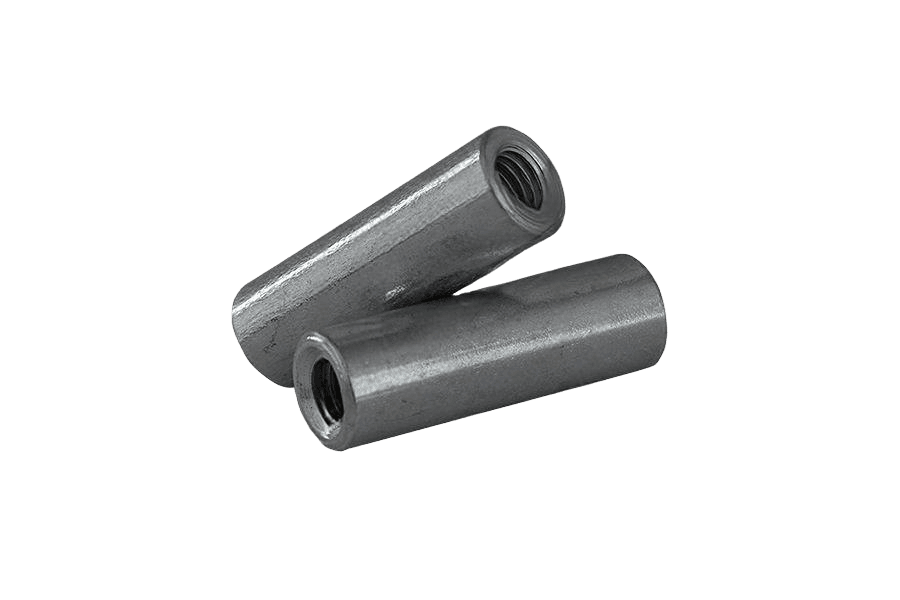

Nakr. redukcyjna okr. oc.B AN 89. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M 6-M 8 do M10-M12.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 89 |
| Rodzaj | Nakr. redukcyjna okr. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
| Napęd | okrągła |
