Wymiary (mm)
P — podziałka gwintuWiersze „d — gwint drobnozwojny” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s i h nie zależą od skoku gwintud — gwint drobnozwojnyP — skok gwintum(min) — wysokość części gwintowanej (metalowej)h(max=nom) — wysokość całkowita nakrętkih(min) — wysokość całkowita (min)s(nom) — rozmiar klucza
Warunki techniczne
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | ≤ M39: 5, 6, 8, 10; > M39: wg ustaleń |
|---|
| Norma | DIN 267-4 |
|---|
Tolerancje
| Klasa dokładności | ≤ M16: A; > M16: B |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia
| jak wykonano |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłość powierzchni | wg DIN 267-20 |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna niska samozabezpieczająca z wkładką niemetalową, z gwintem M12, klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 985 – M12 - 8.
Normy powiązane: ISO 10511, PN 82175.
Opis

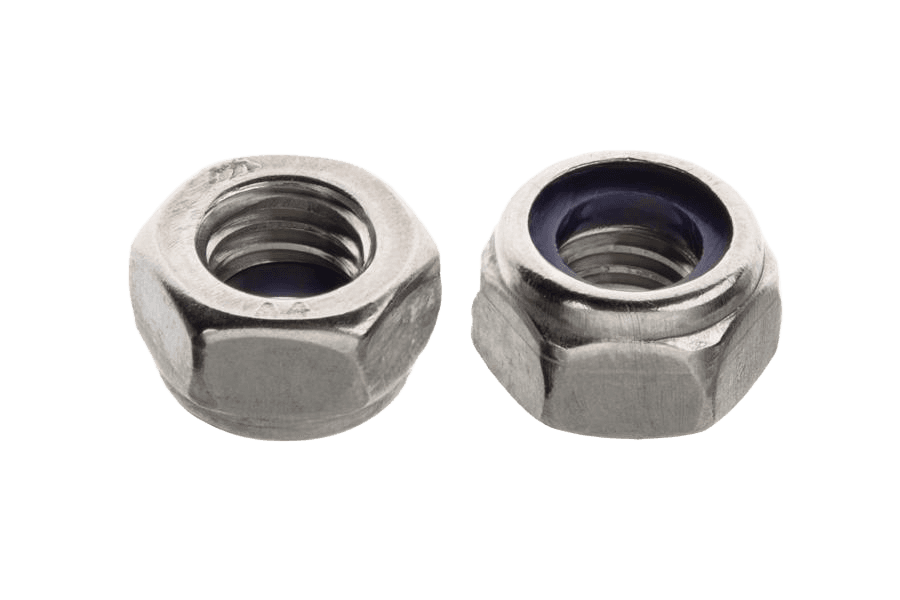

Nakrętka samohamowna wg normy DIN 985 (odpowiedniki: ISO 10511, PN 82175), ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Wkładka poliamidowa zabezpiecza połączenie przed samoczynnym odkręcaniem przy drganiach.
Dostępny asortyment: w rozmiarach od M3 do M4. W ofercie również w wykonaniu 8 ocynkowanym, 10 ocynkowanym i 8 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 985 |
|---|
| Rodzaj | Nakr. samoham. |
|---|
| Klasa / materiał | Stal nierdzewna A4 (A4) |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
