DIN 982karta katalogowa
Nakr. samoham. wys.
Wymiary i warunki techniczne wg DIN 982
Wymiary (mm)
| M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d (wariant 1) | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 | ||
| d (wariant 2) | M10x1,25 | M12x1,25 | M18x1,5 | M20x1,5 | M22x1,5 | ||||||
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| m(min) | 4,4 | 4,9 | 6,44 | 8,04 | 10,37 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 |
| h(max=nom) | 6,3 | 8 | 9,5 | 11,5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| h(min) | 6 | 7,7 | 9,14 | 11,14 | 13,64 | 15,3 | 17,3 | 19,16 | 20,7 | 23,7 | 26,7 |
| s(nom) | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
Wiersze „d” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s, m i h nie zależą od skoku gwintuP — skok gwintum(min) — wysokość części gwintowanej (metalowej)h(max=nom) — wysokość całkowita nakrętkih(min) — wysokość całkowita (min)s(nom) — rozmiar klucza
Materiał i wykonanie
Materiał
| Stal |
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | DIN 13-13 |
Własności mechaniczne
| Klasa własności | 5, 8, 10 |
|---|---|
| Norma | ISO 898-1, DIN 267-15 |
Tolerancje
| Klasa dokładności | A dla d ≤ M16; B dla d > M16 |
|---|
Wykończenie/powłoka
| zgodnie z procesem | |
| Chropowatość powierzchni | wg DIN 267-2 |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna samozabezpieczająca, z wkładką niemetalową, z gwintem M12 i klasy własności 8:
Nakrętka sześciokątna DIN 982 – M12 - 8.
Normy powiązane: ISO 7040, ISO 10512, PN 82175.
Opis

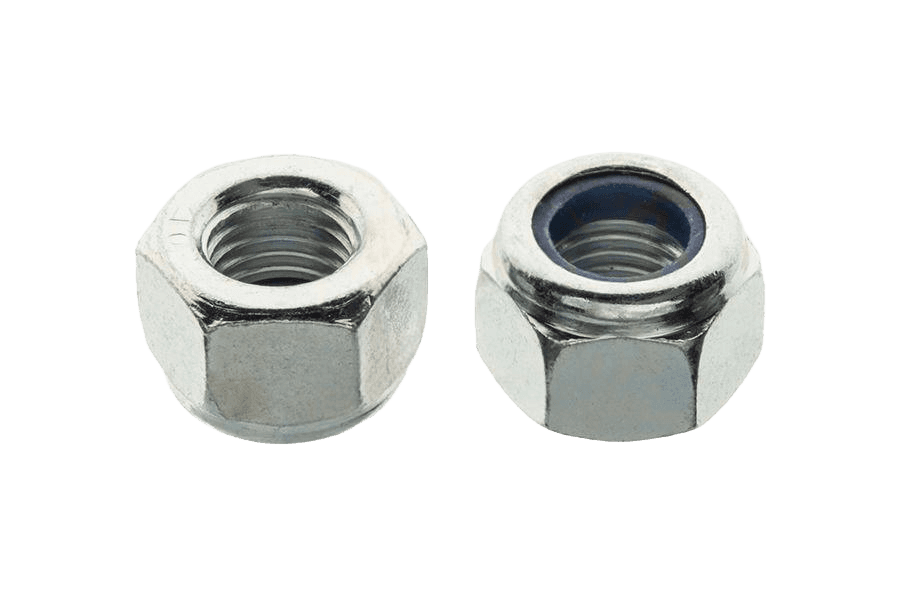

Nakrętka samohamowna wys. wg normy DIN 982 (odpowiedniki: PN 82175, ISO 7040, ISO 10512), w klasie 10. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Wkładka poliamidowa zabezpiecza połączenie przed samoczynnym odkręcaniem przy drganiach.
Dostępny asortyment: w rozmiarach od M6 do M24x2. W ofercie również w wykonaniu 8 ocynkowanym, 10 z ocynkiem płatkowym i nierdzewnym A2-70.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 982 |
| Rodzaj | Nakr. samoham. wys. |
| Klasa / materiał | 10 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
