Wymiary (mm)
— wymiary nie zalecaned — rozmiar nominalny gwintu (średnica)d (wariant 1) / d (wariant 2) — opcjonalne oznaczenie gwintu drobnozwojnego dla tego rozmiaruP — skok gwintum(max) / m(min) — wysokość nakrętki (maks./min.)s(nom) — rozmiar klucza (nominalny)
Warunki techniczne
Materiał
| Stal | klasa własności: d < M3: 6; M3 ≤ d ≤ M39: 6, 8, 10; d > M39 wg ustaleń (wg DIN 267-4) |
|---|
| Stal nierdzewna | d ≤ M39: A2-70, A4-70; d > M39 wg ustaleń (wg DIN 267-11) |
|---|
| Metale nieżelazne | wg ustaleń (wg DIN 267-18) |
|---|
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Tolerancje
| Klasa dokładności | A dla d ≤ M16; B dla d > M16 |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Powierzchnia
| jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne) |
|---|
| Chropowatość / nieciągłości powierzchni | wg DIN 267-2 i DIN 267-20 |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
| Powłoki ogniowe | wg DIN 267-10 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej samozabezpieczającej, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna samozabezpieczająca ~DIN 934 – M12 - 8
Opis

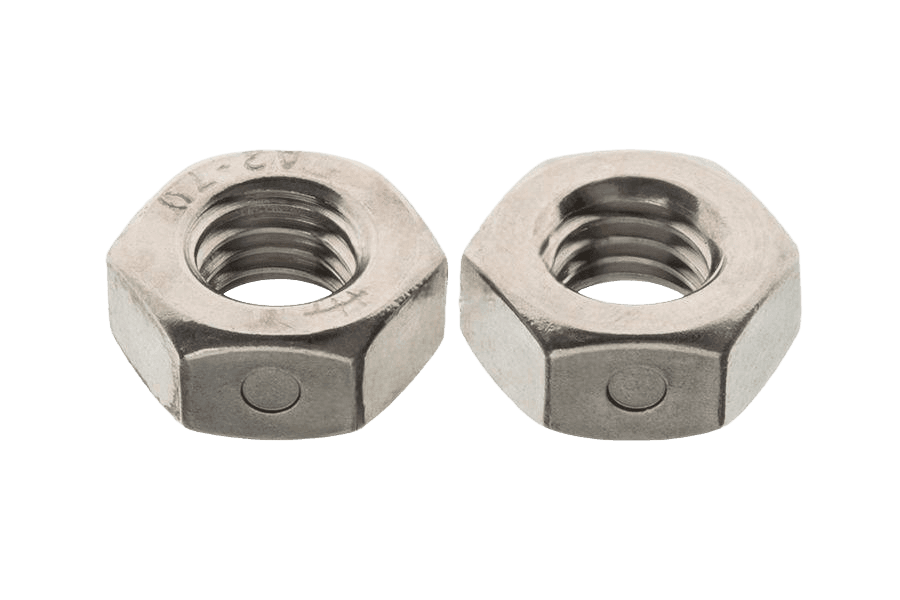

Nakrętka samozab. biloc wg normy DIN 934 BILOC, ze stali nierdzewnej A2-70 — odpornej na korozję, do zastosowań zewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M16. W ofercie również w wykonaniu 8 ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 934 BILOC |
|---|
| Rodzaj | Nakr. samozab. biloc |
|---|
| Klasa / materiał | Nierdzewna A2-70 |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Typ | BILOC |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Napęd | BILOC |
|---|
