DIN 315karta katalogowa
Nakr. skrzydełkowa
Wymiary i warunki techniczne wg DIN 315
Wymiary (mm)
| d1(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|
| d2(max) | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| d2(min) | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 |
| e(max) | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 |
| e(min) | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 |
| g1(max) | 1,9 | 2,3 | 2,3 | 2,8 | 4,4 | 4,9 | 6,4 | 6,9 | 9,4 |
| g1(min) | 1,1 | 1,5 | 1,5 | 2 | 3,6 | 4,1 | 5,6 | 6,1 | 8,6 |
| g2(max) | 2,3 | 2,8 | 3,3 | 4,4 | 5,4 | 6,4 | 7,5 | 8 | 10,5 |
| g2(min) | 1,7 | 2,3 | 2,7 | 3,6 | 4,6 | 5,6 | 6,5 | 7 | 9,5 |
| h(max) | 10,5 | 13 | 17 | 20 | 25 | 33,5 | 37,5 | 46,5 | 56,5 |
| h(min) | 8,5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53,5 |
| m(max) | 4,6 | 6,5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
| m(min) | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 20 |
Kolumny M4–M10 wg ~DIN 315 (zakres rozszerzony poza normę podstawową), M12–M24 wg DIN 315 (zakres normy podstawowej) — oferujemy cały zakres pod jednym oznaczeniem katalogowym DIN 315.d1 — średnica gwintu (rozmiar nominalny)d2 — średnica podstawy nakrętki (pod skrzydełkami)e — rozstaw (szerokość) skrzydełekg1 — średnica górna kołnierza gwintowanegog2 — średnica dolna kołnierza gwintowanegoh — wysokość całkowitam — wysokość kołnierza gwintowanego
Rysunek wymiarowy
kołnierz zaokrąglony od góry
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Materiał
| Odlew żeliwny | GT = GTS-35-10 wg DIN 1692 |
|---|---|
| Stal | klasa własności 5 wg DIN 267-11 |
| Metale nieżelazne | CuZn wg DIN 1709 |
Gwint
| Tolerancja | 6H (klasa dokładności B); 7H (klasa dokładności C) |
|---|---|
| Norma | DIN 13-13 |
Tolerancje
| Klasa dokładności | B; C |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| jak wytworzono; dla powłok galwanicznych wg DIN 267-9 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania nakrętki skrzydełkowej z gwintem M6, wykonanej z odlewu (GT) w klasie dokładności C:
Nakrętka skrzydełkowa DIN 315 – M6 – GT – C
Opis

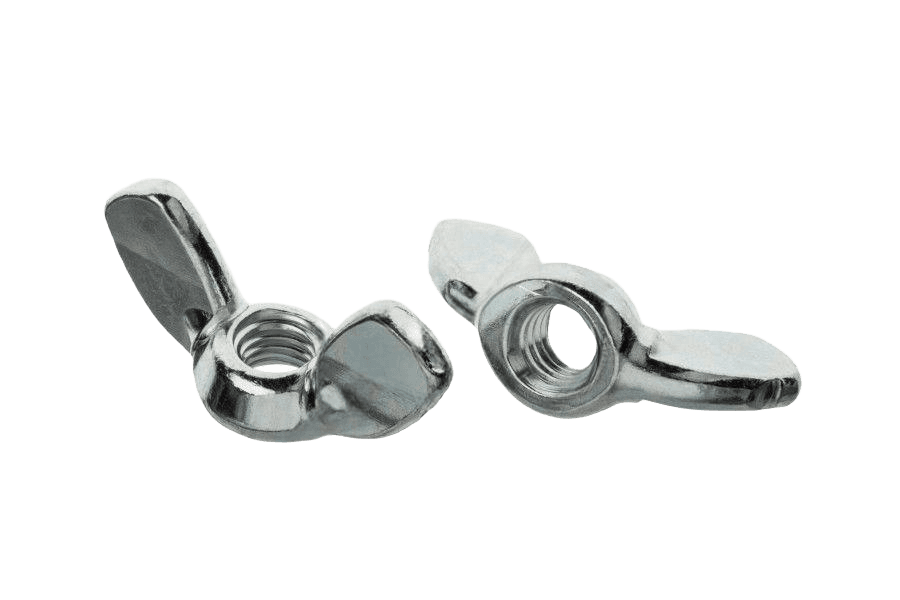

Nakr. skrzydełkowa oc.B ~DIN 315. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M12.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 315 |
| Rodzaj | Nakr. skrzydełkowa |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
