DIN 6330 Bkarta katalogowa
Nakr. wysoka
Wymiary i warunki techniczne wg DIN 6330 B
Wymiary (mm)
| d | M6 | M8 | M10 | M12 | M14* | M16 | M18* | M20 | M22* | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 45 | 54 | 63 | 72 |
| s | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 32 | 36 | 46 | 55 | 65 | 75 |
d — gwint (rozmiar nominalny)m — wysokość nakrętki (tolerancja js15)s — rozmiar klucza (szerokość na płask)* — wymiary nie ujęte w normie
Materiał i wykonanie
Materiał
| d ≤ M36 | klasy własności wg ISO 898-2: preferowana 10 (odmiana 1); dopuszczalna 8 (odmiana 1) |
|---|---|
| d > M36 | wg ISO 898-2 rozmiary M42 i M48 nie są zdefiniowane; obowiązuje twardość: preferowana 240 + 62 HV30, dopuszczalna 188 + 114 HV30 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Przykłady zabudowy
Nakrętka wysoka DIN 6330 na podkładce stożkowej (DIN 6319 G), w gnieździe stożkowym (DIN 6319) oraz w połączeniu ze śrubą z końcówką stożkową.
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna 1,5 d z gwintem M12 i klasy własności mechanicznych 10:
Nakrętka sześciokątna DIN 6330 – M12 – 10.
Opis

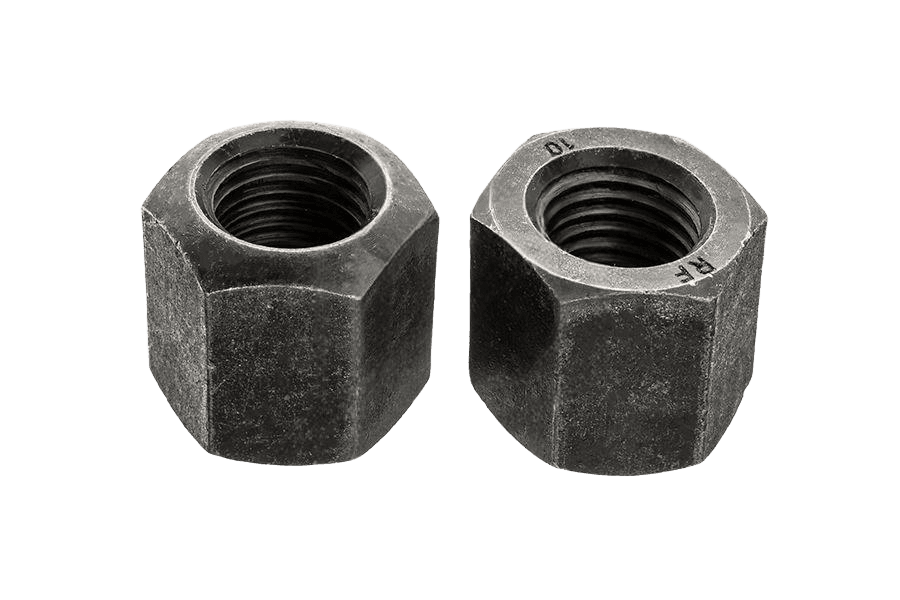

Nakr. wysoka 10 surowe DIN 6330 B, w klasie 10. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M6 do M24x1,5.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6330 B |
| Rodzaj | Nakr. wysoka |
| Klasa / materiał | 10 |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
