DIN 6331karta katalogowa
Nakr. wysoka kołn.
Wymiary i warunki techniczne wg DIN 6331
Wymiary (mm)
| d | M6 | M8 | M10 | M12 | M14* | M16 | M18* | M20 | M24 | M27* | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| gwint drobnozwojny | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M24x1,5 | ||||||||
| a | 3 | 3,5 | 4 | 4 | 4,5 | 5 | 5 | 6 | 6 | 7 | 8 | 10 | 12 | 14 |
| d1 | 14 | 18 | 22 | 25 | 28 | 31 | 34 | 37 | 45 | 50 | 58 | 68 | 80 | 92 |
| m | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 36 | 40 | 45 | 54 | 63 | 72 |
| s | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 36 | 41 | 46 | 55 | 65 | 75 |
d — gwint metryczny zwykły (rozmiar nominalny)gwint drobnozwojny — dostępny alternatywny gwint drobnozwojnya — wysokość kołnierza (js14)d1 — średnica kołnierza (h13)m — wysokość nakrętki (js15)s — rozmiar klucza (h13 dla M6–M20; h14 dla M24–M48)* — wymiary nie ujęte w normie
Wymagania techniczne
Klasa własności mechanicznych (materiał)
| Preferowana | 10 — wg ISO 898-2 |
|---|---|
| Dopuszczana | 8 — wg ISO 898-2 |
Twardość
| Klasa 8 | hartowana, 188 do 302 HV30 |
|---|---|
| Klasa 10 | hartowana, 240 do 302 HV30 |
Tolerancje
| Klasa dokładności | A wg DIN ISO 4759-1 |
|---|
Przykład montażu
przykład montażu nakrętki wysokiej z kołnierzem współpracującej ze śrubą oczkową DIN 444
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej wysokiej 1,5 d z kołnierzem, z gwintem M12 i klasie własności mechanicznych 10:
Nakrętka sześciokątna DIN 6331 – M12 – 10
Opis

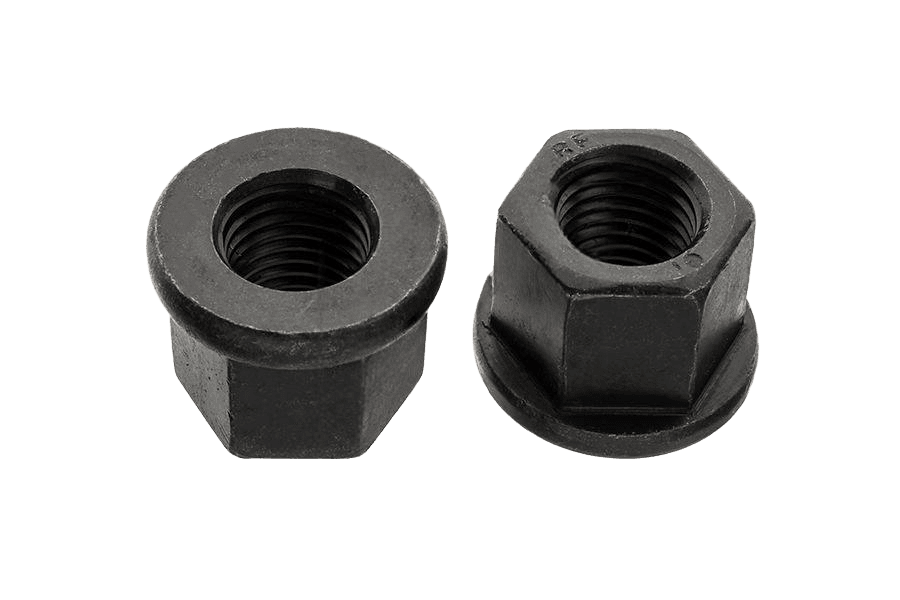

Nakr. wysoka kołn. 10 surowe DIN 6331, w klasie 10. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M6 do M20x1,5. W ofercie również w wykonaniu 10 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6331 |
| Rodzaj | Nakr. wysoka kołn. |
| Klasa / materiał | 10 |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
