DIN 6923karta katalogowa

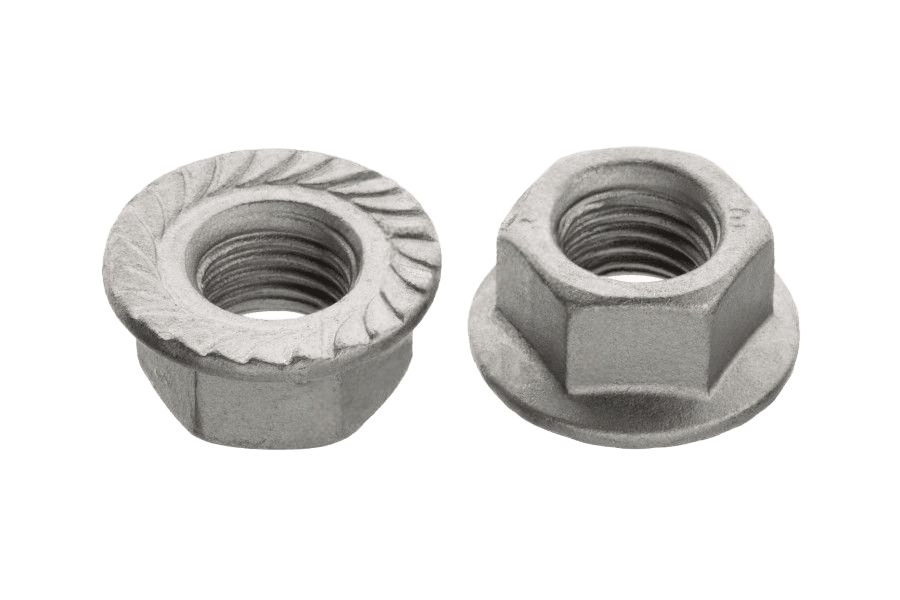

Nakr. z kołnierzem ząbkowanym 10 fl Zn ~DIN 6923
Wymiary i warunki techniczne wg DIN 6923
Wymiary (mm)
| Ød(nom) | M4* | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18* | M20 | M24* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød(drobnozwojny) | M8x1 | M10x1,25 / (M10x1) | M12x1,5 / (M12x1,25) | M14x1,5 | M16x1,5 | M18x1,5* | M20x1,5 | ||||
| P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 |
| Ødc(max) | 10 | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 39 | 42,8 | 51 |
| m(max) | 4,5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| s | 7 | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 27 | 30 | 36 |
— wymiary nie ujęte w normie* — wymiary nie ujęte w normieØd(drobnozwojny) — dostępne oznaczenie gwintu drobnozwojnego dla danego rozmiaru; wartość w nawiasie to dodatkowa, jeszcze drobniejsza podziałka (dostępna tylko dla M10 i M12)P — podziałka gwintu zwykłegoØdc(max) — maks. średnica kołnierzam(max) — maks. wysokość nakrętkis — rozwartość klucza
Materiał i wykonanie
Materiał
| Stal | klasy własności: 8, 10, 12 wg DIN 297-23 |
|---|---|
| Stal nierdzewna | materiał dostępny; klasa własności nie podana w tej karcie |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| Stal | jak wykonano; powłoki galwaniczne wg ISO 4042; powłoka ogniowa wg ISO 10864 |
|---|---|
| Stal nierdzewna | bez powłoki |
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna z kołnierzem, z gwintem M12 i klasie własności 8:
Nakrętka sześciokątna DIN 6923 - M12 - 8.
Normy powiązane: ISO 4161, PN 82168.
Opis
Nakr. z kołnierzem ząbkowanym 10 fl Zn ~DIN 6923 (odpowiedniki: ISO 4161, PN 82168), w klasie 10. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej.
Dostępny asortyment: w rozmiarach od M14 do M16x1,5. W ofercie również w wykonaniu 10 z ocynkiem płatkowym, 10 ocynkowanym i 8 surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6923 |
| Klasa / materiał | 10 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Typ | ~ |
| Własność | ząbkowanym |
| Układ rozmiaru | gwint metryczny |
