Nakrętka 6-kt 10 (~Grade 8) oc.B ANSI B18.2.2(~DIN934) | Świat Śrub

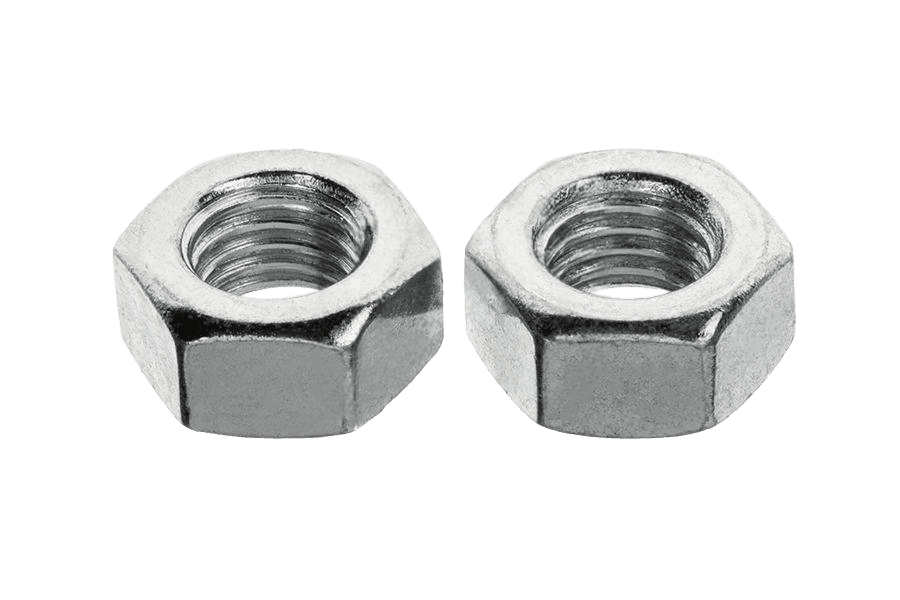

Nakrętka 6-kt 10 (~Grade 8) oc.B ANSI B18.2.2(~DIN934)

Rys. techniczny · ANSI B18.2.2(~DIN934)

Rozmiar

1 1/4-UNC

1 1/8-UNC

1-UNC

1/2-UNC

1/2-UNF

1/4-UNC

1/4-UNF

3/4-UNC

3/4-UNF

3/8-UNC

3/8-UNF

5/8-UNC

5/8-UNF

5/16-UNC

5/16-UNF

7/8-UNC

7/16-UNF

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ANSI B18.2.2(~DIN934)karta katalogowa

Nakrętka 6-kt

Wymiary i warunki techniczne wg ANSI B18.2.2(~DIN934)

Wymiary (cale)

Wymiar nominalny	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Odpowiednik dziesiętny	0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500	0.8750	1.000	1.1250		1.3750	1.5000
F(nom)	7/16	1/2	9/16	11/16	3/4	7/8	15/16	1 1/8	1 5/16	1 1/2	1 11/16	1 7/8	2 1/16	2 1/4
F(max)	0.438	0.500	0.562	0.688	0.750	0.875	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250
F(min)	0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175
H(nom)	7/32	17/64	21/64	3/8	7/16	31/64	35/64	41/64	3/4	55/64	31/32	1 1/16	1 11/64	1 9/32
H(max)	0.226	0.273	0.337	0.385	0.448	0.496	0.559	0.665	0.776	0.887	0.999	1.094	1.206	1.317
H(min)	0.212	0.258	0.320	0.365	0.427	0.473	0.535	0.617	0.724	0.831	0.939	1.030	1.138	1.245

Wszystkie wymiary w calach.F — szerokość na płask (rozwartość pod klucz)H — wysokość nakrętkinom./max./min. — wartość nominalna / maksymalna / minimalna

Oznaczanie

Przykład oznaczania nakrętki sześciokątnej z gwintem calowym ¾-10, klasy własności mechanicznych Grade 5:

Nakrętka sześciokątna ANSI B18.2.2 – ¾-10, Grade 5.

Opis

Nakrętka sześciokątna wg normy ANSI B18.2.2(~DIN934), w wykonaniu 10 (~Grade 8). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.

Dostępny asortyment: w rozmiarach od 1-UNC do 7/16-UNF. W ofercie również w wykonaniu 8 (~Grade 5) ocynkowanym.

Specyfikacja produktu

Rozmiar	—
Norma	ANSI B18.2.2(~DIN934)
Rodzaj	Nakrętka 6-kt
Klasa / materiał	10 (~Grade 8)
Pokrycie	Ocynk galwaniczny biały (oc.B)
Układ rozmiaru	calowy / rurowy
