AN 122karta katalogowa

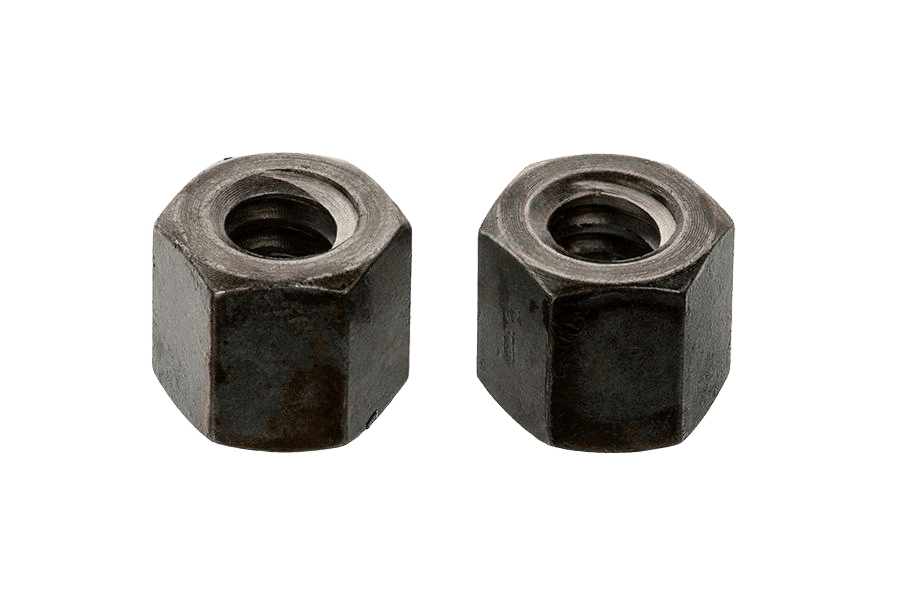

Nakrętka 6-kt
Wymiary i warunki techniczne wg AN 122
Wymiary (mm)
| Ød(nom) | Tr10x3 | Tr12x3 | Tr14x4 | Tr16x4 | Tr18x4 | Tr20x4 | Tr22x5 | Tr24x5 | Tr26x5 | Tr28x5 | Tr30x6 | Tr32x6 | Tr36x6 | Tr40x7 | Tr44x7 | Tr48x8 | Tr50x8 | Tr52x8 | Tr55x8 | Tr60x9 | Tr70x10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 10 |
| m | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 54 | 60 | 66 | 72 | 75 | 78 | 80 | 90 | 105 |
| s | 17 | 19 | 22 | 27 | 27 | 30 | 30 | 36 | 36 | 41 | 46 | 46 | 55 | 65 | 65 | 75 | 75 | 75 | 75 | 90 | 90 |
Ød — nominalna średnica gwintu trapezowego (Tr) z podziałkąP — podziałka gwintum — wysokość nakrętkis — rozmiar klucza (rozstaw powierzchni płaskich)
Wymagania i powołane normy
Materiał
| Stal | stal automatowa wg EN 10087; stal węglowa C45 (45#, 1045) |
|---|---|
| Stal nierdzewna | austenityczna A1, A4 wg ISO 3506-1 |
| Metale nieżelazne | brąz wg EN 1654 |
Gwint
| Rodzaj | gwint trapezowy |
|---|---|
| Tolerancja | 7H |
| Norma | DIN 103 |
Tolerancje
| Klasa dokładności | A dla Ød ≤ Tr18; B dla Ød ≥ Tr20 |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| jak wytworzono (wg procesu) |
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej z gwintem trapezowym o średnicy nominalnej Tr24x5, wykonanej ze stali automatowej:
Nakrętka sześciokątna AN 122 - Tr24 x 5 - St
Opis
Nakrętka sześciokątna wg normy AN 122. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od Tr12 do Tr50.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 122 |
| Rodzaj | Nakrętka 6-kt |
| Pokrycie | Bez powłoki (surowe) |
| Rodzaj gwintu | Gwint trapezowy (DIN 103) |
| Własność | trapez. DIN 103 |
| Układ rozmiaru | inny |
| Odmiana | trapez. DIN 103 |
