AN 94karta katalogowa
Nakrętka antywandal
Wymiary i warunki techniczne wg AN 94
Wymiary (mm)
| Ø d(nom) | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|
| E | 9,5 | 12 | 15 | 16 | 22 |
| ØD | 9,8 | 12,8 | 16,8 | 19 | 23,8 |
| G | 3,5 | 4 | 5 | 5,5 | 7 |
| B | 5 | 7 | 7 | 9 | 11 |
| S | 10 | 13 | 17 | 19 | 24 |
E — długość całkowita nakrętkiØD — średnica zewnętrzna tulei osłaniającej łeb sześciokątnyG — wysokość części sześciokątnejB — długość walcowej części tuleiS — rozwartość klucza
Dobór śrub współpracujących
| Zalecana klasa/gatunek śruby | kl. 8.8 (stal) lub A2-70 (stal nierdzewna) albo wyższe |
|---|
Oznaczanie
Przykład oznaczania nakrętki zrywanej z gwintem M6, wykonanej ze stali nierdzewnej A4:
Nakrętka zrywana AN 94 – M6 – A4
Opis

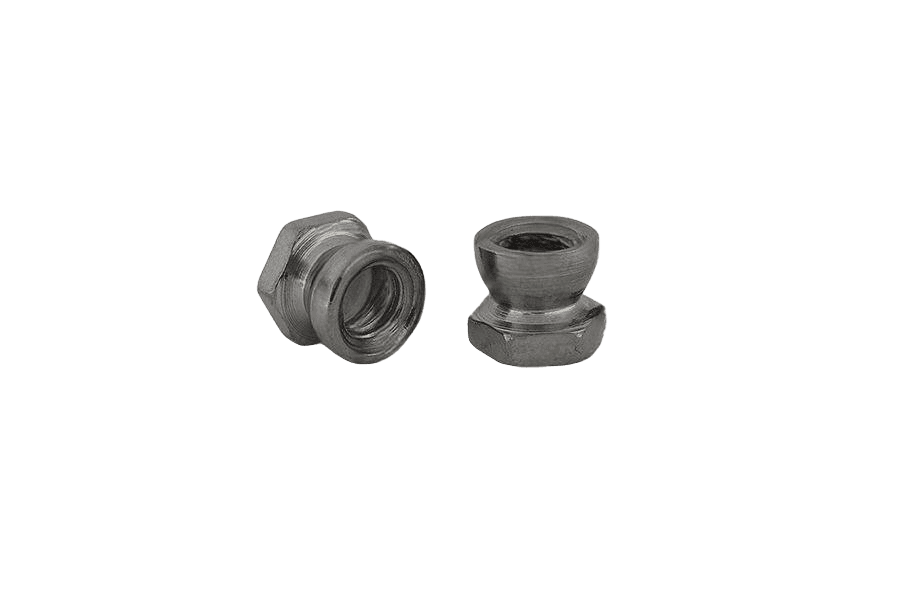

Nakrętka antywandal A2 AN 94, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M16.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 94 |
| Rodzaj | Nakrętka antywandal |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Układ rozmiaru | gwint metryczny |
| Napęd | S 19 |
