DIN 562karta katalogowa

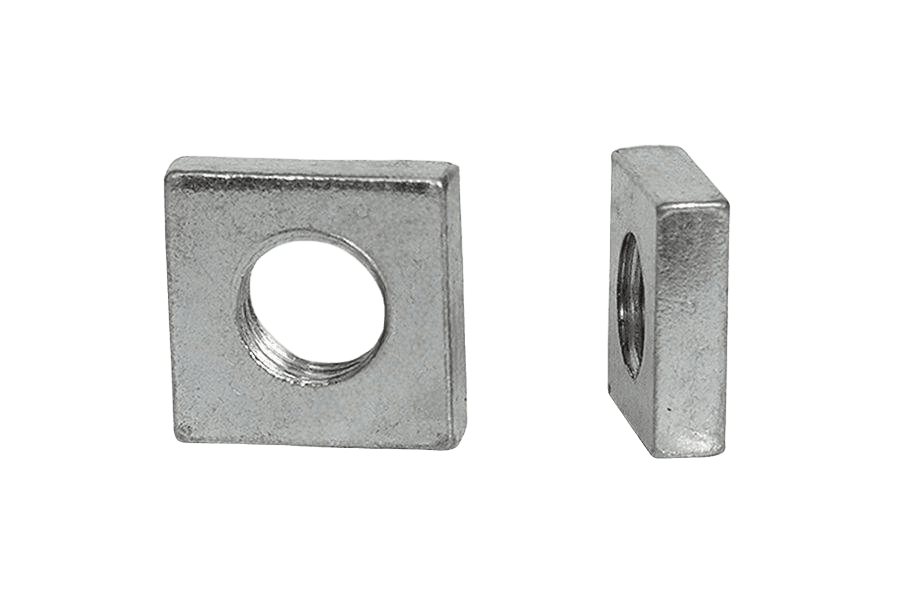

Nakrętka kwadratowa
Wymiary i warunki techniczne wg DIN 562
Wymiary (mm)
| D(nom) | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| m | 1 | 1,2 | 1,6 | 1,8 | 2 | 2,2 | 2,7 | 3,2 | 4 | 5 |
| s | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 |
— wymiary nie zalecaneD — gwint metryczny (rozmiar nominalny)P — skok gwintu (gwint zwykły)m — wysokość nakrętkis — rozmiar klucza (rozstaw na płaskach)
Materiał i wykonanie
Materiał
| Stal | klasa twardości 11H wg DIN 267-24 |
|---|---|
| Stal nierdzewna | A2 |
| Metale nieżelazne | CuZn, według uzgodnień |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie / powłoka
| jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne) | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
| Powłoki ogniowe | wg ISO 10684 |
Oznaczanie
Przykład oznaczania nakrętki kwadratowej niskiej z gwintem M4, klasy twardości 11H:
Nakrętka kwadratowa DIN 562 – M4 - 11.
Norma powiązana: PN 82151.
Opis
Nakrętka kwadratowa wg normy DIN 562, w klasie 04. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M3 do M10.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 562 |
| Rodzaj | Nakrętka kwadratowa |
| Klasa / materiał | 04 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
