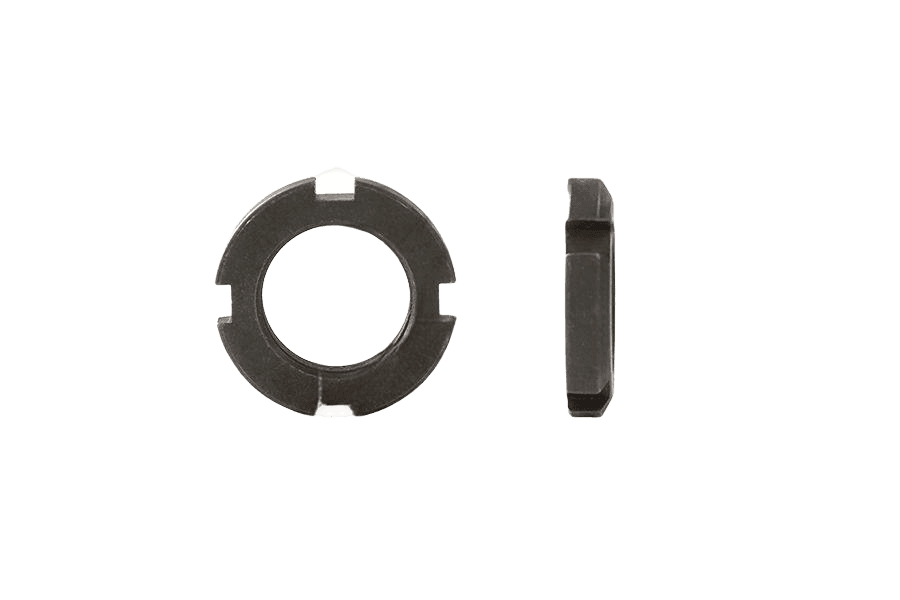

Name: Nakrętka łożyskowa KM11 nierdzewna DIN 981
Availability: InStock

DIN 981karta katalogowa

Nakrętka łożyskowa

Wymiary i warunki techniczne wg DIN 981

Wymiary — formy KM, KML i HM…T (mm)wybrany rozmiar: KM11 M55x2

G	M10x0,75	M12x1	M15x1	M17x1	M20x1	M25x1,5	M30x1,5	M35x1,5	M40x1,5	M45x1,5	M50x1,5	M55x2	M60x2	M65x2	M70x2	M75x2	M80x2	M85x2	M90x2	M95x2	M100x2	M105x2	M110x2	M115x2	M120x2	M120x2	M125x2	M130x2	M130x2	M135x2	M140x2	M140x2	M145x2	M150x2	M150x2	M155x3	M160x3	M160x3	M165x3	M170x3	M170x3	M180x3	M180x3	M190x3	M190x3	M200x3	M200x3	Tr210x4	Tr220x4	Tr230x4	Tr240x4	Tr250x4	Tr260x4	Tr280x4
d2	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98	105	110	120	125	130	140	145	150	145	155	160	155	165	175	165	180	190	180	195	200	190	210	210	200	220	210	230	220	240	240	250	270	280	290	300	320	330	350
d1	13,5	17	21	24	26	32	38	44	50	56	61	67	73	79	85	90	95	102	108	113	120	126	133	137	135	138	148	145	149	160	155	160	171	170	171	182	180	182	193	190	193	200	203	210	214	220	226	238	250	260	270	290	300	320
B	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13	15	16	16	17	18	18	19	19	20	20	21	21	21	22	22	22	24	24	24	25	25	25	26	26	26	27	27	28	28	29	29	30	32	34	34	36	36	38
b	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8	8	8	10	10	10	12	12	12	12	12	12	12	12	14	12	14	14	14	14	16	14	16	16	16	16	16	18	16	18	18	18	20	20	20	20	20	24	24
h	(2)	(2)	(2)	(2)	(2)	(2)	(2)	(2)	(2,5)	(2,5)	(2,5)	(3)	(3)	(3)	(3,5)	(3,5)	(3,5)	(3,5)	(4)	(4)	(4)	5	5	5	5	5	5	5	5	6	5	6	6	5	6	7	5	7	(7)	(5)	(7)	(5)	(8)	(5)	(8)	(8)	(8)	10	10	10	10	10	10	12
A	14	18	21	24	28	34	41	48	53	60	65	69	74	79	85	91	98	103	112	117	122
Oznaczenie	KM 0	KM 1	KM 2	KM 3	KM 4	KM 5	KM 6	KM 7	KM 8	KM 9	KM 10	KM 11	KM 12	KM 13	KM 14	KM 15	KM 16	KM 17	KM 18	KM 19	KM 20	KM 21	KM 22	KM 23	KML 24	KM 24	KM 25	KML 26	KM 26	KM 27	KML 28	KM 28	KM 29	KML 30	KM 30	KM 31	KML 32	KM 32	KM 33	KML 34	KM 34	KML 36	KM 36	KML 38	KM 38	KML 40	KM 40	HM 42 T	HM 44 T	HM 46 T	HM 48 T	HM 50 T	HM 52 T	HM 56 T
Podkładka	MB 0	MB 1	MB 2	MB 3	MB 4	MB 5	MB 6	MB 7	MB 8	MB 9	MB 10	MB 11	MB 12	MB 13	MB 14	MB 15	MB 16	MB 17	MB 18	MB 19	MB 20	MB 21	MB 22	MB 23	MBL 24	MB 24	MB 25	MBL 26	MB 26	MB 27	MBL 28	MB 28	MB 29	MBL 30	MB 30	MB 31	MBL 32	MB 32	MB 33	MBL 34	MB 34	MBL 36	MB 36	MBL 38	MB 38	MBL 40	MB 40		MB 44		MB 48		MB 52	MB 56

G — oznaczenie gwintu nakrętki (średnica x skok)d2 — średnica zewnętrzna nakrętkid1 — średnica wewnętrzna nakrętkiB — szerokość (wysokość) nakrętkib — szerokość rowka pod języczek podkładki zabezpieczającejh — głębokość rowkaA — średnica otworu wewnętrznego w świetle rowków; „-” — brak danych dla tego rozmiaru w źródlewartości h w nawiasach — wymiar pomocniczy (odniesienia), nie podlegający kontroliOznaczenie — skrót (Abr.) danej wielkości nakrętki; KML — odmiana wąska (lekka)Podkładka — odpowiadająca podkładka zabezpieczająca wg DIN 5406; „-” — brak/nie dotyczy

Wymiary — forma HM (mm)

G	Tr220x4	Tr240x4	Tr260x4	Tr280x4	Tr300x4	Tr300x4	Tr320x5	Tr320x5	Tr340x5	Tr340x5	Tr360x5	Tr360x5	Tr380x5	Tr380x5	Tr400x5	Tr400x5	Tr420x5	Tr420x5	Tr440x5	Tr440x5	Tr460x5	Tr460x5	Tr480x5	Tr480x5	Tr500x5	Tr500x5	Tr530x6	Tr530x6	Tr560x6	Tr560x6	Tr600x6	Tr600x6	Tr630x6	Tr630x6	Tr670x6	Tr670x6	Tr710x7	Tr710x7	Tr750x7	Tr750x7	Tr800x7	Tr800x7	Tr850x7	Tr850x7	Tr900x7	Tr900x7	Tr950x8	Tr950x8	Tr1000x8	Tr1000x8	Tr1060x8	Tr1060x8	Tr1120x8
d2	260	290	310	330	360	380	380	400	400	440	420	460	450	490	470	520	490	540	520	560	540	580	560	620	580	630	630	670	650	710	700	750	730	800	780	850	830	900	870	950	920	1000	980	1060	1030	1120	1080	1170	1140	1240	1200	1300	1260
d1	242	270	290	310	336	340	356	360	376	400	394	420	422	440	442	460	462	490	490	510	510	540	530	560	550	580	590	610	610	650	660	690	690	730	740	775	780	825	820	875	870	925	925	975	975	1030	1025	1080	1085	1140	1145	1210	1205
B	30	34	34	38	42	40	42	42	45	55	45	58	48	60	52	62	52	70	60	70	60	75	60	75	68	80	68	80	75	85	75	85	75	95	80	106	90	106	90	112	90	112	90	118	100	125	100	125	100	125	100	125	100
b	20	20	24	24	24	24	24	24	24	28	28	28	28	32	28	32	32	32	32	36	32	36	36	36	36	40	40	40	40	45	40	45	45	50	45	50	50	55	55	60	55	60	60	70	60	70	60	70	60	70	60	70	60
h	9	10	10	10	12	12	12	12	12	15	13	15	14	18	14	18	14	18	15	20	15	20	15	20	15	23	20	23	20	25	20	25	20	28	20	28	25	30	25	34	25	34	25	38	25	38	25	38	25	38	25	38	25
Oznaczenie	HM 3044	HM 3048	HM 3052	HM 3056	HM 3060	HM 3160	HM 3064	HM 3164	HM 3068	HM 3168	HM 3072	HM 3172	HM 3076	HM 3176	HM 3080	HM 3180	HM 3084	HM 3184	HM 3088	HM 3188	HM 3092	HM 3192	HM 3096	HM 3196	HM 30/500	HM 31/500	HM 30/530	HM 31/530	HM 30/560	HM 31/560	HM 30/600	HM 31/600	HM 30/630	HM 31/630	HM 30/670	HM 31/670	HM 30/710	HM 31/710	HM 30/750	HM 31/750	HM 30/800	HM 31/800	HM 30/850	HM 31/850	HM 30/900	HM 31/900	HM 30/950	HM 31/950	HM 30/1000	HM 31/1000	HM 30/1060	HM 31/1060	HM 30/1120
Klips zabezpieczający	MS 3044	MS 3048	MS 3052	MS 3056	MS 3060	MS 3160	MS 3064	MS 3164	MS 3064	MS 3168	MS 3072	MS 3168	MS 3076	MS 3176	MS 3076	MS 3180	MS 3084	MS 3180	MS 3088	MS 3188	MS 3088	MS 3188	MS 3096	MS 3196	MS 3096	MS 31/500	MS 30/530	MS 31/530	MS 30/560	MS 31/560	MS 30/530	MS 31/560	MS 30/630	MS 31/630	MS 30/670	MS 31/670	MS 30/710	MS 31/710	MS 30/750	MS 31/750	MS 30/750	MS 31/750	MS 30/850	MS 31/850	MS 30/850	MS 31/900	MS 30/950	MS 31/950	MS 30/1000	MS 31/1000	MS 30/1000	MS 31/1000	MS 30/1000

G — oznaczenie gwintu trapezowego nakrętki (średnica x skok)d2 — średnica zewnętrzna nakrętkid1 — średnica wewnętrzna nakrętkiB — szerokość (wysokość) nakrętkib — szerokość rowka pod klips zabezpieczającyh — głębokość rowkaOznaczenie — skrót (Abr.) danej wielkości nakrętkiKlips zabezpieczający — odpowiadający klips zabezpieczający wg DIN 5406

Materiał i wykonanie

Materiał

	stal o wytrzymałości na rozciąganie min. 350 MPa [N/mm²]
Sposób wytwarzania	wg uznania producenta

Tolerancje wykonania

d1	h13
d2	h13
B	h13
b	JS14
A	h11
h	H17
Gwint metryczny	6H wg ISO 965
Gwint trapezowy	7H wg DIN 103-3

Formy wykonania

**Formy KM, KML i HM…T**
z rowkami pod podkładkę zabezpieczającą

**Forma HM**
wykonanie wzmocnione, do dużych średnic

Zastosowanie

**Nakrętka do łożysk z podkładką**
podkładka zabezpieczająca (ABR) zagięta w rowek

**Nakrętka do łożysk z blokadą**
wkręt/klips dociskający w rowku

Oznaczanie

Przykład oznaczenia nakrętki do łożysk z gwintem M120x2, o średnicy zewnętrznej d2 = 145 mm i szerokości B = 20 mm:

Nakrętka do łożysk DIN 981 – KML 24.

Przykład oznaczenia nakrętki do łożysk z gwintem Tr220x4, o średnicy zewnętrznej d2 = 280 mm i szerokości B = 32 mm:

Nakrętka do łożysk DIN 981 – HM 44 T.

Przykład oznaczenia nakrętki do łożysk z gwintem Tr220x4, o średnicy zewnętrznej d2 = 260 mm i szerokości B = 30 mm:

Nakrętka do łożysk DIN 981 – HM 3044.

Normy powiązane: ISO 2982, PN 86478.

Opis

Nakrętka łożyskowa wg normy DIN 981 (odpowiedniki: ISO 2982, PN 86478), w wykonaniu Stal nierdzewna. Do osadzania łożysk na wałach — w komplecie z podkładką zabezpieczającą.

Dostępne warianty: KM11 M55x2. W ofercie również w wykonaniu surowym i Stal nierdzewna.

Specyfikacja produktu

Wymiar	KM11 M55x2
Norma	DIN 981
Rodzaj	Nakrętka łożyskowa
Klasa / materiał	Stal nierdzewna
Rodzaj gwintu	Gwint drobnozwojny metryczny
Typ	KM11
Skok gwintu	2
Rozmiar	M55
Układ rozmiaru	gwint metryczny
Ilość w opakowaniu	2 szt
Waga opakowania	322 g
Waga 1 szt	161 g

Nakrętka łożyskowa KM11 nierdzewna DIN 981
