Nakrętka nap. 6-kt
Wymiary i warunki techniczne wg DIN 1479
Formy wykonania
korpus pełny (jednoczęściowy); gwint lewy i prawy nawiercony z obu końców, dwa otwory kontrolne Ød3
korpus dzielony (dwuczęściowy); pozostałe wymiary jak dla formy a
Wymiary (mm)
| Ød1(nom) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|---|
| Ød3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| l | 30 | 35 | 45 | 55 | 75 | 95 | 115 | 125 |
| m | 22,5 | 25 | 33 | 40 | 55 | 24 | 29 | 36 |
| t | 9,5 | 12 | 14 | 17 | 22 | 26 | 31 | 38 |
| s | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 |
Materiał i wykonanie
Materiał — stal
| Własności mechaniczne | klasa własności 5 wg ISO 898-2 |
|---|---|
| Wykończenie / powłoka | jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683; powłoki ogniowe wg ISO 10684 |
Materiał — stal nierdzewna
| Własności mechaniczne | klasa własności A4-50 wg ISO 3506-2 |
|---|---|
| Wykończenie | pasywowane |
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | ISO 965-2 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Oznaczanie
Sześciokątna nakrętka napinająca (napinacz) DIN 1479 ma dwa gwintowane otwory o przeciwnych kierunkach zwoju i służy do łączenia oraz regulacji rozstawu dwóch prętów lub śrub z gwintem metrycznym.
Koniec z gwintem lewozwojnym jest oznaczony nacięciem na sześciokącie albo literą „L”; drugi koniec ma gwint prawozwojny (bez oznaczenia). Otwory kontrolne (Ød3) pozwalają sprawdzić położenie wkręconej końcówki, a wymiar t określa minimalną głębokość jej wkręcenia.
Wykonanie zależy od średnicy nominalnej: do M16 korpus jest pełny (forma a), dla M20 i większych — dzielony (forma b).
Przykład oznaczania sześciokątnej nakrętki napinającej o średnicy nominalnej (średnicy gwintu) M16, wykonanej ze stali niestopowej (węglowej) St:
Nakrętka napinająca DIN 1479 – SP – M16 – St
Norma powiązana: PN 82267.
Opis

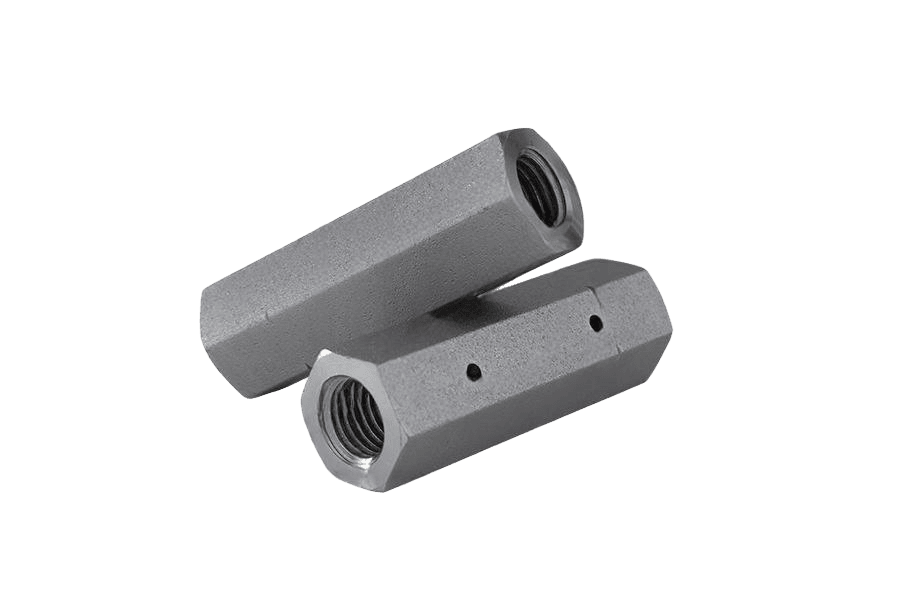

Nakrętka nap. 6-kt korpus oc.B DIN 1479. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M24.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 1479 |
| Rodzaj | Nakrętka nap. 6-kt |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | korpus |
| Układ rozmiaru | gwint metryczny |
| Napęd | S 18 |
