DIN 1478karta katalogowa
Nakrętka nap. rur.
Wymiary i warunki techniczne wg DIN 1478
Wymiary (mm)
| Ød1(nom) | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ød2 | 17,2 | 21,3 | 25 | 30 | 33,7 | 42,4 | 51 | 63,5 | 70 | 82,5 |
| Ød4 | 8 | 8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 20 |
| Ød5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 |
| c | 3,6 | 4 | 4 | 4,5 | 5 | 5,6 | 6,3 | 8 | 8,8 | 10 |
| l1 | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 295 | 330 | 355 |
| t(≈) | 12 | 14 | 17 | 22 | 26 | 31 | 38 | 46 | 54 | 61 |
Ød1 — nominalna średnica gwintu, jednakowa (lewy/prawy) na obu końcach korpusuØd2 — średnica zewnętrzna pogrubionej końcówki korpusu, przy gwincieØd4 — średnica otworu w ściance rury, w środkowej części korpusuØd5 — średnica drugiego, mniejszego otworu w ściance rury, bliżej zakończenia gwintowanegoc — grubość ścianki rury na prostym odcinku korpusul1 — długość całkowita korpusut(≈) — przybliżona głębokość gwintowanego otworu na każdym końcu
Materiał i wykonanie
| Materiał | stal węglowa C1020, C15, 20#, Q235 (gatunki nieujęte w normie) lub inna, wg wyboru producenta; stale o większej wytrzymałości, np. Q345B (nieujęte w normie) |
|---|---|
| Gwint | metryczny ISO ogólnego stosowania, tolerancja 6H, wg DIN ISO 965-1 |
| Powłoki elektrolityczne | wg DIN EN ISO 4042 |
| Powłoki cynkowe (ogniowe) | wg DIN EN ISO 10684 |
| Powłoki cynkowe płatkowe (nieelektrolityczne) | wg DIN EN ISO 10683 |
Oznaczanie
Korpus napinacza rurowego ma dwa gwintowane otwory o przeciwnych kierunkach gwintu: jeden koniec z gwintem lewozwojnym, oznaczony na czole literą L, oraz drugi koniec z gwintem prawozwojnym (bez oznaczenia).
Przykład oznaczania nakrętki napinającej rurowej z lewym i prawym gwintem M12, ze stali L355:
Nakrętka napinająca - SP - M12 DIN 1478 – St.
Opis

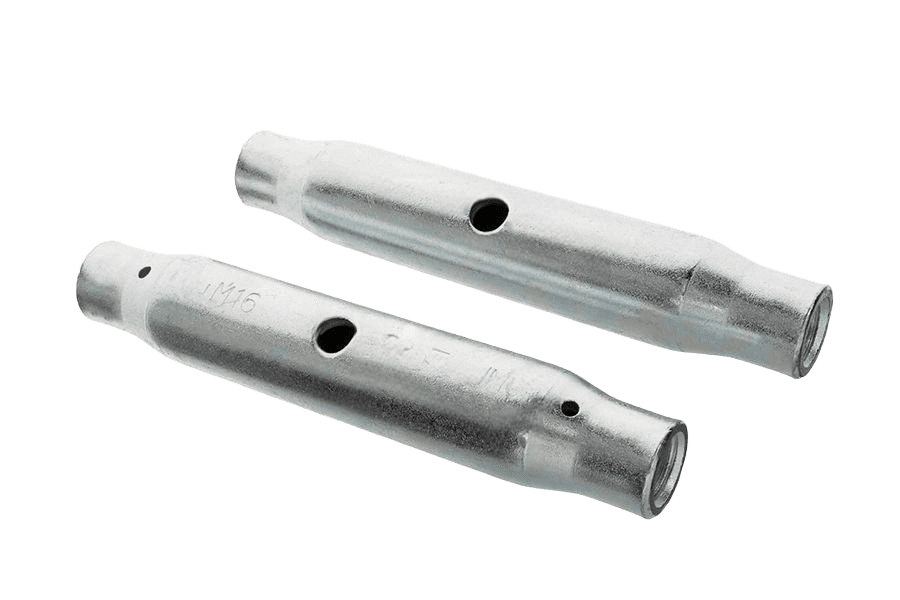

Nakrętka nap. rur. wg normy DIN 1478, w wykonaniu S355. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M16 do M36. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 1478 |
| Rodzaj | Nakrętka nap. rur. |
| Klasa / materiał | S355 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | korpus |
| Układ rozmiaru | gwint metryczny |
