DIN 936karta katalogowa
Nakrętka niska
Wymiary i warunki techniczne wg DIN 936
Wymiary (mm)wybrany rozmiar: M22x1,5
| Rozmiar | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | M8x1 | M10x1 / M10x1,25 | M12x1,25 / M12x1,5 | (M14x1,5) | M16x1,5 | (M18x1,5) / (M18x2) | M20x1,5 / M20x2 | (M22x1,5) / (M22x2) | M24x2 / (M24x1,5) | (M27x2) / (M27x1,5) | M30x2 / M30x1,5 | (M33x2) / (M33x1,5) | M36x3 / M36x2 / M36x1,5 | (M39x3) / (M39x2) / (M39x1,5) | M42x3 / M42x2 / M42x1,5 | (M45x3) / (M45x2) / (M45x1,5) | M48x3 / M48x2 / M48x1,5 | (M52x3) / (M52x2) / (M52x1,5) |
| m | 5 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 |
| s | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
— wymiary nie zalecaned — gwint (drobnozwojny)m — wysokość nakrętkis — rozmiar klucza
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267 |
|---|
Klasa własności mechanicznych i materiał
| 17H | wg DIN 267 cz.4 |
|---|---|
| 22H | wg DIN 267 cz.4 |
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej niskiej z gwintem M12 i klasy własności mechanicznych 17H:
Nakrętka sześciokątna DIN 936 – M12 – 17H
Norma powiązana: PN 82153.
Opis

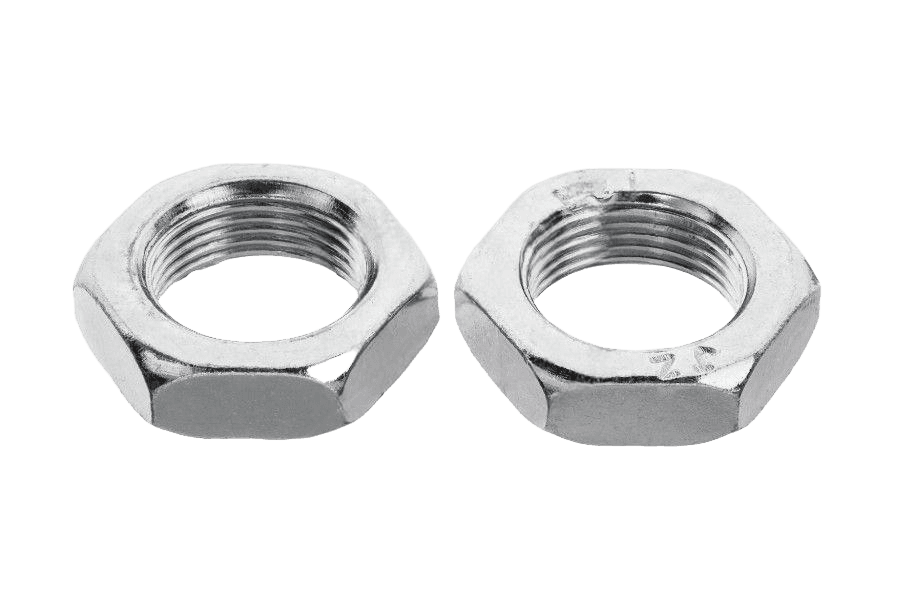

Nakrętka niska wg normy DIN 936, w wykonaniu 17H. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępne warianty: M22x1,5.
Specyfikacja produktu
| Gwint | M22x1,5 |
|---|---|
| Norma | DIN 936 |
| Rodzaj | Nakrętka niska |
| Klasa / materiał | 17H |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Skok gwintu | 1,5 |
| Rozmiar | M22 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,73 kg |
| Waga 1 szt | 34,5 g |
