DIN 439karta katalogowa
Nakrętka niska
Wymiary i warunki techniczne wg DIN 439
Wymiary (mm)
| Ød(nom) | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 |
| m(max) | 1,2 | 1,6 | 1,8 | 2 | 2,2 | 2,7 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13,5 | 15 | 16,5 | 18 | 19,5 | 21 | 22,5 | 24 | 26 |
| m(min) | 0,95 | 1,35 | 1,55 | 1,75 | 1,95 | 2,45 | 2,9 | 3,7 | 4,7 | 5,7 | 6,42 | 7,42 | 8,42 | 9,1 | 9,9 | 10,9 | 12,4 | 13,9 | 15,4 | 16,9 | 18,2 | 19,7 | 21,2 | 22,7 | 24,7 |
| s | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 17* | 19* | 22* | 24 | 27 | 30 | 32* | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
— wymiary nie zalecane* — wymiary wg starej normy DINP — skok gwintum(max) — wysokość nakrętki, maksimum (= wymiar nominalny)m(min) — wysokość nakrętki, minimums — rozmiar klucza (wartość nominalna)Ød(nom) — nominalna średnica gwintu
Warunki techniczne / wymagania i powołane normy
Materiał
| Stal | klasa własności mechanicznych: < M3: 14H; do M39: 04, 05; ponad M39: wg ustaleń (wg ISO 898-2, ISO 267-24) |
|---|---|
| Stal nierdzewna | do M20: A2-70; ponad M20 do M39: A2-50; ponad M39: wg ustaleń (wg ISO 3506, DIN 267-11) |
| Metale nieżelazne | np. CU2, CU3 (wg DIN 267-18) |
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | ISO 261, ISO 965, DIN 13-12, DIN 13-15 |
Tolerancje
| Klasa dokładności | ≤ M16: A; > M16: B |
|---|---|
| Norma | DIN ISO 4759-1 |
Powierzchnia
| jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne) | |
| Chropowatość powierzchni | wg DIN 267-2 |
| Nieciągłości powierzchni | wg DIN 267-20 |
| Powłoki galwaniczne | wg DIN 267-9 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej niskiej forma B z gwintem M12 i klasy własności mechanicznych 04:
Nakrętka sześciokątna DIN 439 B – M12 – 04.
Przykład oznaczania nakrętek niskich M10, M12, M14 i M22 z wymiarem „s” (SW) odpowiednio: 16, 18, 19, 22 oraz 34 mm:
Nakrętka sześciokątna niska DIN 439 B M12-SW18-04.
Normy powiązane: ISO 4035, PN 82153.
Opis

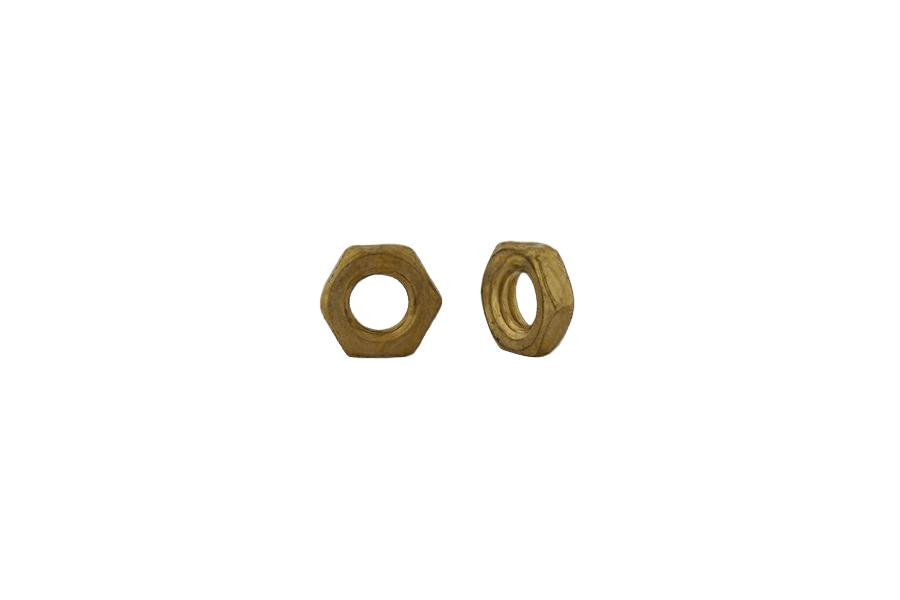

Nakrętka niska wg normy DIN 439 (odpowiedniki: ISO 4035, PN 82153), w wykonaniu Mosiądz (ms). Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M5 do M12. W ofercie również w wykonaniu 04 ocynkowanym, nierdzewnym A2 i 05 ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 439 |
| Rodzaj | Nakrętka niska |
| Klasa / materiał | Mosiądz (ms) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
