DIN 582karta katalogowa

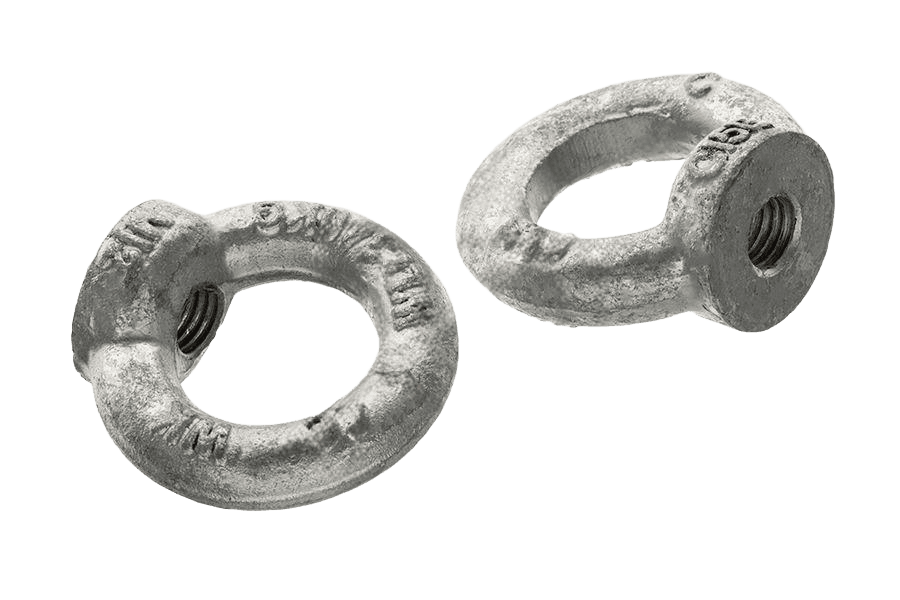

Nakrętka z uchem
Wymiary i warunki techniczne wg DIN 582
Wymiary (mm)
| Ød1 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72x6 | M80x6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint drobnozwojny | M12x1,5* | M16x1,5* | M20x2* | M24x2* | M30x2* | M36x3* | M42x3* | M48x3* | ||||||||||||||||
| Ød3 | 36 | 36 | 45 | 54 | 63 | 63 | 72 | 72 | 90 | 90 | 108 | 108 | 126 | 126 | 144 | 144 | 166 | 166 | 184 | 184 | 206 | 206 | 260 | 296 |
| Ød4 | 20 | 20 | 25 | 30 | 35 | 35 | 40 | 40 | 50 | 50 | 60 | 60 | 70 | 70 | 80 | 80 | 90 | 90 | 100 | 100 | 110 | 110 | 140 | 160 |
| h | 36 | 36 | 45 | 53 | 62 | 62 | 71 | 71 | 90 | 90 | 109 | 109 | 128 | 128 | 147 | 147 | 168 | 168 | 187 | 187 | 208 | 208 | 260 | 298 |
| WLL [kg] | 75 | 140 | 230 | 340 | 490 | 700 | 850 | 1200 | 1400 | 1800 | 2100 | 3200 | 3200 | 4600 | 4600 | 6300 | 6300 | 8600 | 8600 | 11500 | 11500 | 16000 | 20000 | 28000 |
Ød1 — gwint nakrętki (metryczny)Ød3 — średnica zewnętrzna uchaØd4 — średnica otworu uchah — wysokość całkowitaWLL — udźwig przy obciążeniu osiowym na 1 śrubę [kg]Gwint drobnozwojny — metryczny gwint drobnozwojny dostępny dla wybranych rozmiarów (pozycje oznaczone gwiazdką *)
Materiał i wykonanie
Materiał
| Stal | gat. C15E z aluminium od 0,025% do 0,05% wg EN 10084 |
|---|---|
| Stal nierdzewna | A2, A4, A5 wg ISO 3506-1 |
Gwint
| Tolerancja | 6H |
|---|
Powłoka
| bez pokrycia (jak wytworzono) | |
| Ocynk galwaniczny | A2K wg ISO 4042 |
| Ocynk ogniowy | wg ISO 10684 |
Oznaczanie
Przykład oznaczania nakrętki z uchem M20 wykonanej ze stali C15E:
Nakrętka z uchem DIN 582 - M20 - C15E
Opis
Nakrętka z uchem wg normy DIN 582, w wykonaniu C15E. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M10 do M16. W ofercie również w wykonaniu C15E ocynkowanym i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 582 |
| Rodzaj | Nakrętka z uchem |
| Klasa / materiał | C15E |
| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
| Układ rozmiaru | gwint metryczny |
