DIN 7967karta katalogowa
Nakrętka zabezp.
Wymiary i warunki techniczne wg DIN 7967
Wymiary (mm)
| d — rząd 1 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d — rząd 2 | M8x1 | M10x1,25 | M12x1,5 | M14x1,5 | M16x1,5 | M18x2 | M20x2 | M22x2 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | M42x3 | M45x3 | M48x3 | M52x3 | |||
| d — rząd 3 | M10x1 | M12x1,25 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | |||||||||||||||
| m | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 11 | 12 | 14 | 16 |
| s | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| t — rząd 1 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | 1,3 | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 |
| t — rząd 2 | 0,4 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,8 | 0,8 | 0,9 | 1 | 1 | 1 | 1,3 | 1,3 | 1,4 | 1,5 | 1,5 | 1,5 | |||
| t — rząd 3 | 0,5 | 0,6 | 0,7 | 0,7 | 0,7 | 0,7 | |||||||||||||||
| e | 8,1 | 9,2 | 11,5 | 15 | 19,6 | 21,9 | 25,4 | 27,7 | 31,2 | 34,6 | 36,9 | 41,6 | 47,3 | 53,1 | 57,7 | 63,5 | 69,3 | 75 | 80,8 | 86,5 | 92,4 |
| u | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 11 | 12 | 14 | 16 |
| v | 5,7 | 6,5 | 8 | 10 | 12 | 14,5 | 16 | 18 | 20,5 | 22 | 24 | 26 | 29 | 32 | 34 | 38 | 40 | 45 | 48 | 52 | 58 |
d — gwint metryczny; rząd 1 – zwykły (zgrubny), rząd 2 i 3 – drobnozwojnym — wysokość (grubość) nakrętkis — rozwartość klucza (tolerancja H13)e — rozwartość przez wierzchołki (wartość przybliżona ≈)t — wymiar samozabezpieczenia gwintu (zależny od rzędu/skoku)u, v — wymiary montażowe (patrz rysunek »Przykład zastosowania«)„–" — wykonanie niedostępne w danym rzędzie
Materiał i warunki techniczne
Materiał
| stal sprężynowa wg DIN 17222 | |
| Inne wykonania | wg uzgodnień |
Warunki techniczne
| Twardość | hartowane, HV = 350–425 kp/mm² |
|---|
Przykład zastosowania
nakrętka zabezpieczająca DIN 7967 dokręcona jako przeciwnakrętka do nakrętki sześciokątnej DIN 934; wymiary montażowe u, v
Oznaczanie
Przykład oznaczania nakrętki zabezpieczającej na gwint M12, ze stali sprężynowej:
Nakrętka zabezpieczająca DIN 7967 - M12 - 8

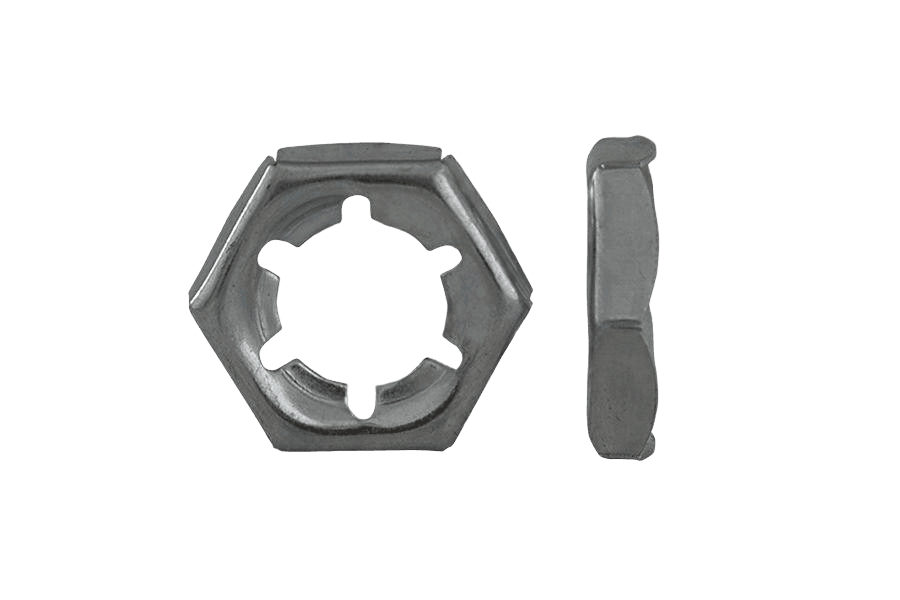

Opis
Nakrętka zabezp. oc.B DIN 7967. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M42.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 7967 |
| Rodzaj | Nakrętka zabezp. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
