DIN 6334karta katalogowa
Nakrętka złączka
Wymiary i warunki techniczne wg DIN 6334
Wymiary (mm)
| Ød(nom) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m | 15 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 81 | 90 | 99 | 108 | 126 | 144 |
| s | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 65 | 75 |
Ød — średnica nominalna gwintum — długość nakrętki (przelotowy gwint na całej długości)s — rozmiar klucza (rozwartość na płask)
Materiał i wykończenie
Własności mechaniczne
| Stal | klasa własności 10 wg ISO 898-2 |
|---|---|
| Stal nierdzewna | A2, A4 wg ISO 3506-2 |
| Metale nieżelazne | według uzgodnień |
Wykończenie / powłoka
| Stal | jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683 |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki |
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej złącznej o średnicy nominalnej M10:
Nakrętka złączna DIN 6334 – M10.
Opis

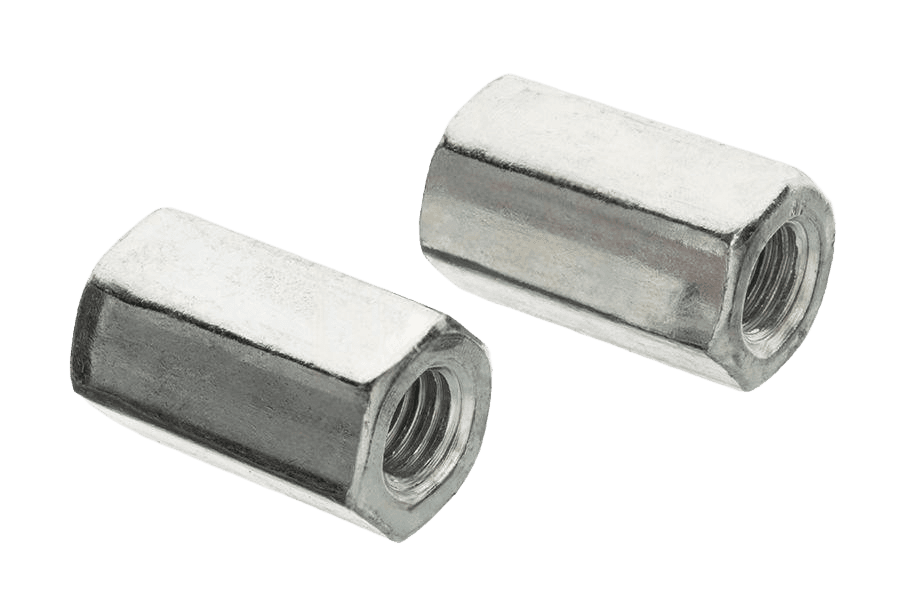

Nakrętka złączka wg normy DIN 6334, w klasie 10. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M8 do M48 i długościach 24–144 mm. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A4 i 10 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6334 |
| Rodzaj | Nakrętka złączka |
| Klasa / materiał | 10 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
