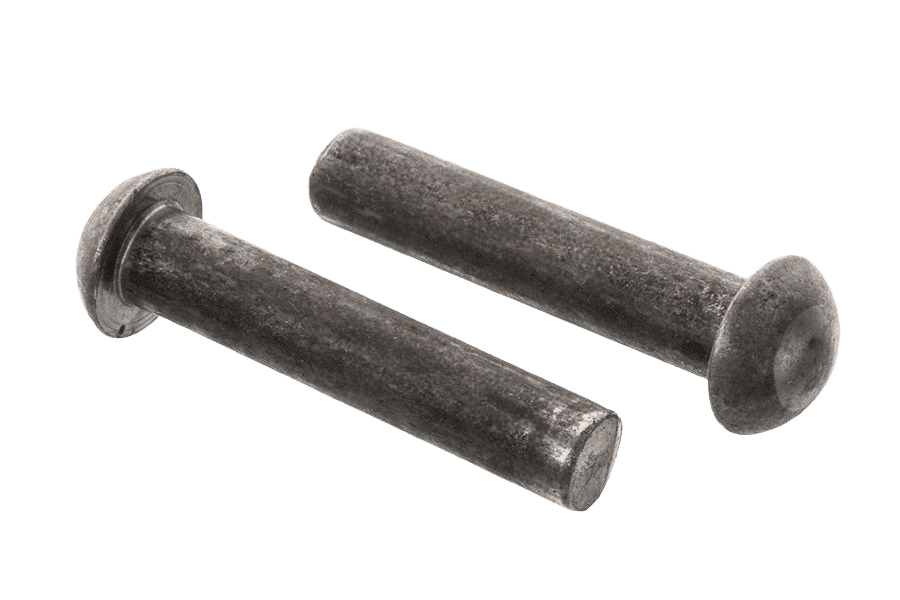

Name: Nit kulisty surowe DIN 124
Availability: InStock

DIN 124karta katalogowa

Nit kulisty

Wymiary i warunki techniczne wg DIN 124

Wymiary (mm)

Ød1(nom)	10	12	(14)	16	(18)	20	(22)	24	(27)	30	33	36
d2	16	19	22	25	28	32	36	40	43	48	53	58
d3(min)	9,4	11,3	13,2	15,2	17,1	19,1	20,9	22,9	25,8	28,6	31,6	34,6
k	6,5	7,5	9	10	11,5	13	14	16	17	19	21	23
e(max)	5	6	7	8	9	10	11	12	13,5	15	16,5	18
r1	8	9,5	11	13	14,5	16,5	18,5	20,5	22	24,5	27	30

— wymiary nie zalecaneØd1 — średnica nominalna trzpienia nitud2 — średnica łba (tolerancja h16)d3 — średnica trzpienia, wartość minimalnak — wysokość łba (odchyłka +IT16)e — długość przejścia łeb–trzpień (maks.)r1 — promień kulistości łba (wartość przybliżona)Odchyłka Ød1: ±0,2 dla Ød1 ≤ 22 mm; ±0,3 dla Ød1 ≥ 24 mm

Warunki techniczne

Materiał

Stal	St = QSt32-3 lub QSt36-3 (wg uzgodnień)
Rm min.	290 N/mm²
Norma	DIN 1654-2

Wymagania ogólne

Norma	DIN 101

Wykończenie powierzchni

Standard	bez pokrycia (jasne)
Powłoka ochronna	gdy wymagana (np. elektrolityczna wg ISO 4042), powinna być wyszczególniona w zamówieniu
Tolerancje	tolerancje i odchyłki określone w tabeli powinny być spełnione również po nałożeniu powłoki ochronnej

Próby

Norma	DIN 101

Odbiór

Norma	DIN 101

Formy zakucia (zastosowanie)

**Forma A**
zamknięcie kuliste (łeb zakuwany zaokrąglony)

**Forma B**
zamknięcie stożkowe (łeb zakuwany stożkowy)

Wymiary montażowe – łeb zakuwany (mm)

Ød1(nom)	10	12	(14)	16	(18)	20	(22)	24	(27)	30	33	36
d7(H12)	10,5	13	15	17	19	21	23	25	28	31	34	37
d8 — Forma A	16	19	22	25	28	32	36	40	43	48	53	58
k1 — Forma A	6,5	7,5	9	10	11,5	13	14	16	17	19	21	23
r1 — Forma A	8	9,5	11	13	14,5	16,5	18,5	20,5	22	24,5	27	30
d8 — Forma B	16	19	22	26	29	31	34,5	37	41,5	44	48	52
r2 — Forma B	32	45	60	85	105	120	75	85	110	120	145	170
w — Forma B	1	1	1	1	1	1	2	2	2	2	2	2
t1 — Forma B	4,2	5,1	5,7	7	7,7	10	11,3	11,7	13,1	17,5	18,5	20
α — Forma B	75°	75°	75°	75°	75°	60°	60°	60°	60°	45°	45°	45°

— wymiary nie zalecaneWymiary łba po zakuciu (nita zamkniętego) – Forma A: zamknięcie kuliste; Forma B: zamknięcie stożkowed7 — średnica otworu pod nit (H12)d8 — średnica łba zakuwanegok1 — wysokość łba zakuwanego (Forma A)r1 — promień łba zakuwanego (Forma A, ≈)r2 — promień łba zakuwanego (Forma B, ≈); zależy od kąta α (stąd zmiana wartości od Ød1 = 22 mm)w — wystawanie łba nad powierzchnię (Forma B, ≈)t1 — głębokość zakucia stożkowego (Forma B)α — kąt zakucia stożkowego (Forma B)

Naddatek długości trzpienia do zakucia – Forma A, s (mm)

l	10	12	(14)	16	(18)	20	(22)	24	(27)	30	33	36
15	5
18	7	5
20	8	7	4
22	10	8	6
24	12	10	8	6
26	13	11	9	7	5
28	15	13	11	9	7
30	17	15	12	11	9	6
32	18	16	14	13	11	8
34	20	18	16	15	13	10	9
36	21	19	17	16	14	11	10
38	23	21	19	17	16	13	12	7,3
40	25	22	21	19	17	15	13	9
42	27	24	22	21	19	18	15	12	12
45	29	26	25	23	21	19	18	14	14
48	32	29	27	26	24	21	20	17	17
50	33	30	29	27	26	22	22	18	18	15
52		32	30	29	27	25	24	20	20	17
55		34	33	31	30	27	26	23	23	20	17
58		37	35	34	32	30	29	25	25	22	19
60		38	37	36	34	32	31	27	27	24	21
62			38	37	36	33	32	29	29	26	23	19
65			41	40	38	36	35	31	31	28	25	21
68			43	42	41	38	37	34	34	31	28	24
70			45	44	42	40	39	35	35	33	29	25
72				45	44	42	41	38	38	34	31	27
75				48	45	44	43	40	39	37	34	30
78				50	49	47	46	43	43	40	38	32
80				52	51	48	48	44	44	41	38	34
85					55	53	52	48	48	46	42	38
90					59	57	56	52	52	50	47	43
95						61	60	57	56	54	51	47
100						65	65	61	60	58	55	51
105							69		65	63	60	56
110							73	69	69	67	64	60
115								74	73	71	68	64
120								78	77	75	72	68
125									81	80	77	73
130									86	84	81	77
135									90	89	85	81
140										93	90	86
145										97	94	90
150										101	98	94
155											103	99
160											107	103

— wymiary nie zalecaneNagłówki kolumn = Ød1 (średnica nominalna nitu, mm)l — długość nitu (mm)Wartości = s: długość trzpienia wystającego ponad łączone elementy, potrzebna do uformowania kulistego łba zakuwanego (Forma A)

Naddatek długości trzpienia do zakucia – Forma B, s (mm)

l	10	12	(14)	16	(18)	20	(22)	24	(27)	30	33	36
15	9
18	11	10
20	13	12	12
22	14	13	13
24	16	15	15	14
26	17	16	16	15	15
28	19	18	18	17	17
30	21	20	20	19	18	18
32	23	21	21	20	20	20
34	25	23	23	22	22	22	20
36	26	24	24	23	23	23	21
38	28	26	26	25	25	25	23	23,3
40	29	27	27	27	27	27	25	25
42	31	29	29	29	29	28	27	27	26
45	34	31	31	31	31	30	29	29	29
48	36	34	34	34	34	33	32	32	31
50	38	36	36	35	35	35	34	34	33	32
52		37	37	37	37	37	35	35	35	34
55		38	39	39	39	39	38	38	37	37	36
58		40	42	42	42	41	40	40	40	39	39
60		42	43	43	43	43	42	42	42	41	41
62			45	45	45	45	44	43	43	43	42	42
65			48	48	48	48	46	47	45	45	45	44
68			50	50	50	50	49	48	49	48	48	47
70			52	52	52	52	51	51	50	50	49	49
72				53	53	53	52	52	52	51	51	50
75				56	56	56	55	55	55	54	54	53
78				59	59	59	58	57	57	56	56	55
80				60	60	60	59	59	59	58	58	57
85					64	64	64	64	63	62	62	62
90					68	68	68	68	68	67	66	66
95						72	72	72	72	71	71	70
100						76	76	76	76	75	75	75
105							81	81	80	80	79	79
110							85	85	85	84	84	83
115								89	89	88	88	87
120								94	93	93	92	92
125									98	97	97	96
130									102	101	101	100
135									106	105	105	105
140										110	109	106
145										114	114	113
150										118	118	118
155											122	122
160											127	126

Oznaczanie

Przykład oznaczania nitu z łbem kulistym o średnicy nominalnej d1 = 20 mm i długości l = 40 mm, stalowego:

Nit DIN 124 - 20x40 – St

Norma powiązana: PN 82952.

Opis

Nit kulisty wg normy DIN 124. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.

Dostępny asortyment: w rozmiarach od 10 do 12 mm i długościach 15–80 mm.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	DIN 124
Rodzaj	Nit kulisty
Pokrycie	Bez powłoki (surowe)
Typ	DIN 660
Układ rozmiaru	średnica (mm)

l	10	12	(14)	16	(18)	20	(22)	24	(27)	30	33	36
15	5
18	7	5
20	8	7	4
22	10	8	6
24	12	10	8	6
26	13	11	9	7	5
28	15	13	11	9	7
30	17	15	12	11	9	6
32	18	16	14	13	11	8
34	20	18	16	15	13	10	9
36	21	19	17	16	14	11	10
38	23	21	19	17	16	13	12	7,3
40	25	22	21	19	17	15	13	9
42	27	24	22	21	19	18	15	12	12
45	29	26	25	23	21	19	18	14	14
48	32	29	27	26	24	21	20	17	17
50	33	30	29	27	26	22	22	18	18	15
52		32	30	29	27	25	24	20	20	17
55		34	33	31	30	27	26	23	23	20	17
58		37	35	34	32	30	29	25	25	22	19
60		38	37	36	34	32	31	27	27	24	21
62			38	37	36	33	32	29	29	26	23	19
65			41	40	38	36	35	31	31	28	25	21
68			43	42	41	38	37	34	34	31	28	24
70			45	44	42	40	39	35	35	33	29	25
72				45	44	42	41	38	38	34	31	27
75				48	45	44	43	40	39	37	34	30
78				50	49	47	46	43	43	40	38	32
80				52	51	48	48	44	44	41	38	34
85					55	53	52	48	48	46	42	38
90					59	57	56	52	52	50	47	43
95						61	60	57	56	54	51	47
100						65	65	61	60	58	55	51
105							69		65	63	60	56
110							73	69	69	67	64	60
115								74	73	71	68	64
120								78	77	75	72	68
125									81	80	77	73
130									86	84	81	77
135									90	89	85	81
140										93	90	86
145										97	94	90
150										101	98	94
155											103	99
160											107	103

l	10	12	(14)	16	(18)	20	(22)	24	(27)	30	33	36
15	5
18	7	5
20	8	7	4
22	10	8	6
24	12	10	8	6
26	13	11	9	7	5
28	15	13	11	9	7
30	17	15	12	11	9	6
32	18	16	14	13	11	8
34	20	18	16	15	13	10	9
36	21	19	17	16	14	11	10
38	23	21	19	17	16	13	12	7,3
40	25	22	21	19	17	15	13	9
42	27	24	22	21	19	18	15	12	12
45	29	26	25	23	21	19	18	14	14
48	32	29	27	26	24	21	20	17	17
50	33	30	29	27	26	22	22	18	18	15
52		32	30	29	27	25	24	20	20	17
55		34	33	31	30	27	26	23	23	20	17
58		37	35	34	32	30	29	25	25	22	19
60		38	37	36	34	32	31	27	27	24	21
62			38	37	36	33	32	29	29	26	23	19
65			41	40	38	36	35	31	31	28	25	21
68			43	42	41	38	37	34	34	31	28	24
70			45	44	42	40	39	35	35	33	29	25
72				45	44	42	41	38	38	34	31	27
75				48	45	44	43	40	39	37	34	30
78				50	49	47	46	43	43	40	38	32
80				52	51	48	48	44	44	41	38	34
85					55	53	52	48	48	46	42	38
90					59	57	56	52	52	50	47	43
95						61	60	57	56	54	51	47
100						65	65	61	60	58	55	51
105							69		65	63	60	56
110							73	69	69	67	64	60
115								74	73	71	68	64
120								78	77	75	72	68
125									81	80	77	73
130									86	84	81	77
135									90	89	85	81
140										93	90	86
145										97	94	90
150										101	98	94
155											103	99
160											107	103
