AN 402karta katalogowa

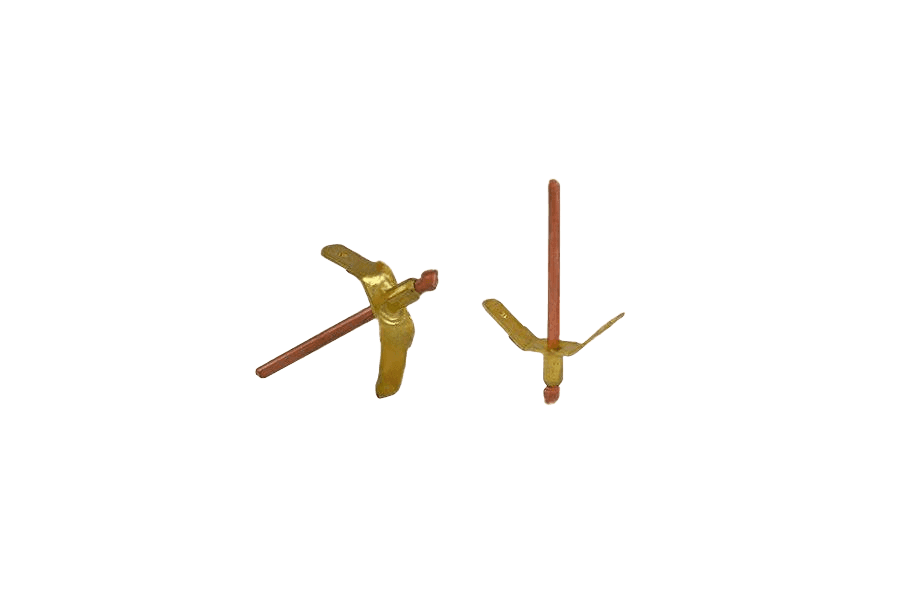

Nit z. konektorowy podw.
Wymiary i warunki techniczne wg AN 402
Oznaczanie
Nity jednostronne (zrywalne) z rdzeniem, wyposażone w podwójną końcówkę konektorową, przeznaczone do zastosowań elektrycznych. Korpus nitu wykonany z mosiądzu (Ms), rdzeń (trzpień) ze stali miedziowanej (St).
Wymiary (mm)wybrany rozmiar: 7 × 4
| Ød(nom) | 4 |
|---|---|
| k(max) | 0,8 |
| Ødm | 2,4 |
| a | 6,3 |
| p(min) | 25 |
| Ø otworu | 4,1 |
Ød(nom) — nominalna (zamówieniowa) średnica nitu (korpusu)k(max) — grubość blaszki podwójnej końcówki konektorowejØdm — średnica trzpienia (rdzenia) nitua — szerokość podwójnej końcówki konektorowejp(min) — minimalna długość trzpienia (rdzenia) nituØ otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia (mm)
| l | 7 |
|---|---|
| Zacisk (grubość łączonego pakietu) | 4 |
l — nominalna długość nitu (patrz oś długości)Zacisk — zalecana grubość łączonego pakietu (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Materiał
| Nit (korpus) | mosiądz (Ms) |
|---|---|
| Rdzeń (trzpień) | stal miedziowana (St) |
| Klasa / materiał | Ms/St |
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), z podwójną końcówką konektorową, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 7 mm, z nitem właściwym z mosiądzu Ms i z rdzeniem ze stali miedziowanej St:
Nit jednostronny AN 402 – 4 x 7 – Ms/St.
Opis
Nit z. konektorowy podw. Ms/St AN 402, w wykonaniu Ms/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępne warianty: 4x7.
Specyfikacja produktu
| Długość | 7 |
|---|---|
| Średnica | 4 |
| Norma | AN 402 |
| Rodzaj | Nit z. konektorowy podw. |
| Klasa / materiał | Ms/St |
| Rozmiar | 4 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 900 g |
| Waga 1 szt | 3,6 g |
