AN 393karta katalogowa
Nit z. konstrukcyjny łeb pł.
Wymiary i warunki techniczne wg AN 393
Wymiary (mm)
| Ød(nom) | 4,8 | 6,5 | 10 |
|---|---|---|---|
| Ødk | 9,5 | 12,7 | 19 |
| k(max) | 2,2 | 3 | 4,4 |
| dm | 3,1 | 4,1 | 6,2 |
| p(min) | 27 | 28 | 39 |
| Ø otworu | 4,9–5,1 | 6,6–6,9 | 10–10,4 |
Ød(nom) — nominalna średnica nitu (trzon)Ødk — średnica łbak(max) — wysokość łbadm — średnica trzpienia (rdzenia)p(min) — minimalna długość trzonu, mierzona od czubka do spodu łbaØ otworu — zalecany zakres średnicy otworu montażowego (dane producenta)
Zalecane zakresy łączenia (mm)
| Ød(nom) | 4,8 | 6,5 | 10 |
|---|---|---|---|
| 10 | 1,6–6,9 | ||
| 14 | 1,6–11 | 2–9,5 | |
| 20 | 2–15,9 | ||
| 21 | 3,1–14,5 |
Wiersze — nominalna długość nitu l (mm), patrz tabela „Wymiary”Wartości w tabeli — zalecany zakres grubości łączonych elementów (chwyt), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania„—” — kombinacja rozmiar/długość niedostępna
Materiał
| Nit | stal, ocynk galwaniczny biały St |
|---|---|
| Rdzeń | stal, ocynk galwaniczny biały St |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), konstrukcyjnego z łbem płaskim, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 14 mm, z nitem właściwym ze stali ocynkowanej St i z rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 393 – 4,8 x 14 – St/St
Opis

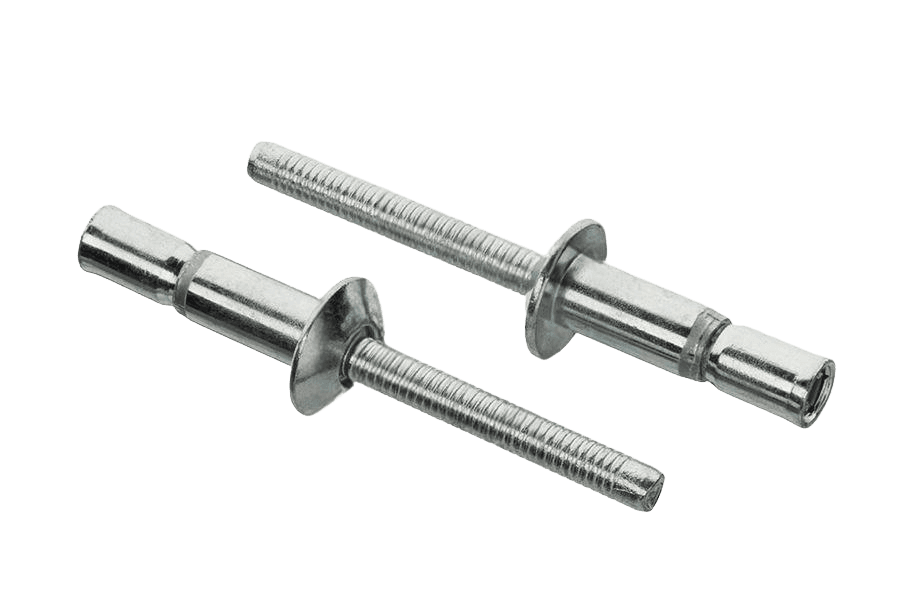

Nit z. konstrukcyjny łeb pł. St/St AN 393, w wykonaniu St/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarze 6,5 mm i długościach 14–20 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 393 |
| Rodzaj | Nit z. konstrukcyjny łeb pł. |
| Klasa / materiał | St/St |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 2,0-16,0; wiertło 6,60 |
