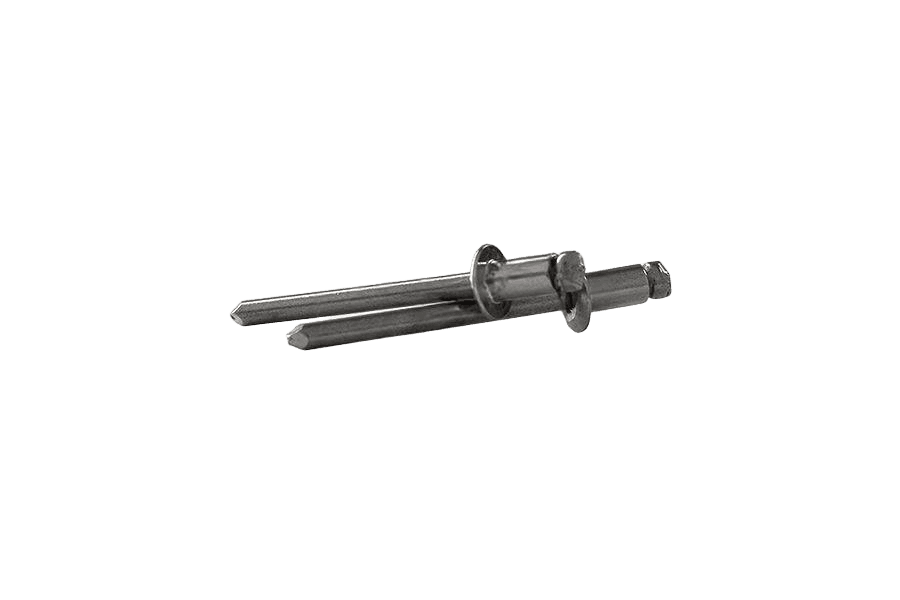

Nit z. łeb płaski
Wymiary i warunki techniczne wg ISO 15983
Wymiary (mm)
| Ø d(nom) | 3 | 3,2 | 4 | 4,8 | 5 | 6,4* |
|---|---|---|---|---|---|---|
| Ø dk | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 | 13,4 |
| k(max) | 1,3 | 1,3 | 1,7 | 2 | 2,1 | 2,7 |
| dm | 2 | 2 | 2,45 | 2,95 | 2,95 | 3,9 |
| p(min) | 25 | 25 | 27 | 27 | 27 | 27 |
Zalecane zakresy łączenia (mm)
| Ø d(nom) | 3 | 3,2 | 4 | 4,8 | 5 | 6,4 |
|---|---|---|---|---|---|---|
| l = 6–7 | 0,5-3 | 0,5-3 | 1-2,5 | 1,5-2 | 1,5-2 | |
| l = 8–9 | 3-5 | 3-5 | 2,5-4,5 | 2-4 | 2-4 | |
| l = 10–11 | 5-6,5 | 5-6,5 | 4,5-6,5 | 4-6 | 4-6 | |
| l = 12–13 | 6,5-8,5 | 6,5-8,5 | 6,5-8,5 | 6-8 | 6-8 | 4,5-6 |
| l = 14–15 | 8,5-10,5 | 8,5-10,5 | 8,5-10 | |||
| l = 15* | 6-9 | |||||
| l = 16–17 | 10,5-12,5 | 10,5-12,5 | 12-14 | 8-11 | 8-11 | |
| l = 18–19 | 12-14 | 11-13 | 11-13 | |||
| l = 20–21 | 14-16 | 13-16 | 13-16 | |||
| l = 25–26 | 16-21 | 16-19 | 16-19 |
Średnice otworów przejściowych (mm)
| Ø d(nom) | 3 | 3,2 | 4 | 4,8 | 5 |
|---|---|---|---|---|---|
| Ø dh1(min) | 3,1 | 3,3 | 4,1 | 4,9 | 5,1 |
| Ø dh1(max) | 3,2 | 3,4 | 4,2 | 5,0 | 5,2 |
Otwór przejściowy (przekrój)
Ø dh1 — średnica otworu przejściowego (wartości min./max. w tabeli powyżej); a — powiększony otwór przejściowy, dopuszczalny tylko w elemencie od strony dostępnej podczas montażu.
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
| Nit (korpus) | stal nierdzewna (A2) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal nierdzewna (A2) |
| Uwaga | Materiał wg uznania producenta. |
Przykład oznaczania: nit jednostronny z trzpieniem otwartym z rdzeniem ciągnietym zrywanym i z łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym z austenitycznej stali nierdzewnej (A2) z rdzeniem z austenitycznej stali nierdzewnej (A2):
Nit jednostronny ISO 15983 – 4 x 12 – A2/A2.
Opis
Nit zrywalny z łbem płaskim wg normy ISO 15983, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3 do 6,4 mm i długościach 6–30 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 15983 |
| Rodzaj | Nit z. łeb płaski |
| Klasa / materiał | A2/A2 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 8,5-10,5; wiertło 4,10 |
