AN 380karta katalogowa

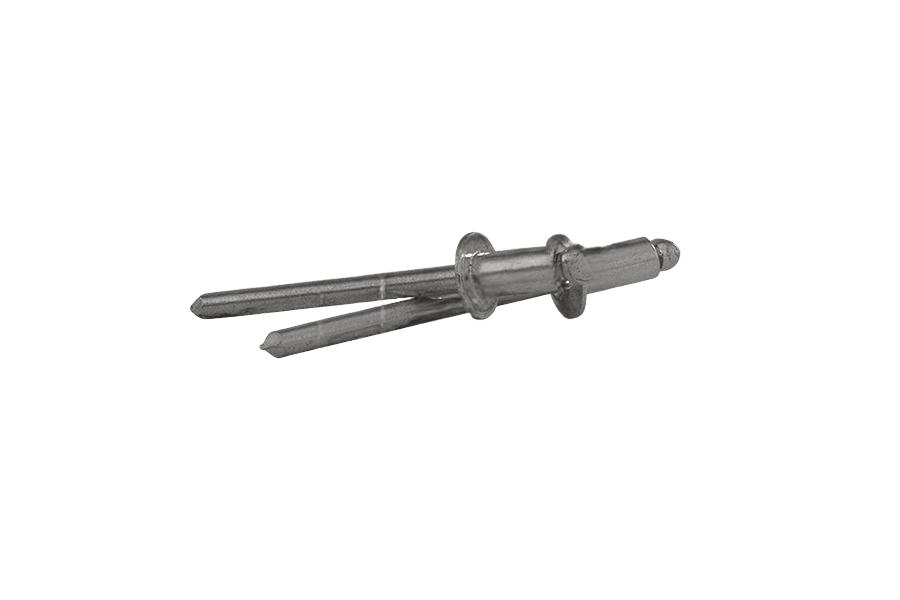

Nit z. łeb płaski
Wymiary i warunki techniczne wg AN 380
Wymiary (mm)
| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Ød(max) | 3,08 | 3,28 | 4,08 | 4,88 |
| Ød(min) | 2,85 | 3,05 | 3,85 | 4,65 |
| Ødk(max) | 6,3 | 6,5 | 8 | 9,5 |
| Ødk(min) | 5,8 | 5,8 | 7,5 | 8,5 |
| k(max) | 1 | 1 | 1,3 | 1,4 |
| k(min) | 0,6 | 0,6 | 0,9 | 1,0 |
| Ødm | 1,75 | 1,95 | 2,65 | 2,85 |
| p(min) | 26 | 26 | 27 | 28 |
| Ø otworu | 3,1 | 3,3 | 4,1 | 4,9 |
Ød(nom) — nominalna (zamówieniowa) średnica nitu — trzon/tulejaØd(max), Ød(min) — graniczne wymiary rzeczywistej średnicy trzonuØdk — średnica łba nituk — wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzonu (tulei), od czubka do spodu łbaØ otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia (mm)
| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| 6 | 1 – 3 | 1 – 3 | 1 – 2,5 | |
| 8 | 3 – 5 | 3 – 5 | 2,5 – 4,5 | 2 – 4 |
| 10 | 5 – 6,5 | 5 – 6,5 | 4,5 – 6,5 | 4 – 6 |
| 12 | 6,5 – 8,5 | 6 – 8 | 6 – 8 | |
| 13 | 6,5 – 9,5 | |||
| 14 | 8 – 9,5 | |||
| 16 | 10 – 12 | 9,5 – 11 | ||
| 18 | 11 – 13 |
Wiersze — nominalna długość nitu l (mm)Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mmDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Długość nitu l — tolerancja (mm)
| l(nom) | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|---|
| l(min) | 5,8 | 7,8 | 9,8 | 11,8 | 12,8 | 13,8 | 15,8 | 17,8 |
| l(max) | 7 | 9 | 11 | 13 | 14 | 15 | 17 | 19 |
l(nom) — nominalna (zamówieniowa) długość nitul(min), l(max) — dopuszczalne graniczne wymiary długości nitu
Własności mechaniczne (min.)
| Ød(nom) | 3 | 3,2 | 4 | 4,8 |
|---|---|---|---|---|
| Obciążenie ścinające, N | 1600 | 1800 | 3100 | 4500 |
| Obciążenie rozciągające, N | 2000 | 2500 | 3800 | 6000 |
Wartości minimalne siły niszczącej w niutonach (N)Ød(nom) — nominalna średnica nituDane producenta; w celu doboru elementu oraz parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit (korpus/tuleja) | stal nierdzewna austenityczna (A4) |
|---|---|
| Rdzeń (trzpień) | stal nierdzewna austenityczna (A4) |
| Klasa / materiał | A4/A4 |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stali austenitycznej (A4) i z rdzeniem ze stali austenitycznej (A4):
Nit jednostronny AN 380 – 4 x 10 – A4/A4
Opis
Nit zrywalny z łbem płaskim wg normy AN 380, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3,2 do 4,8 mm i długościach 6–16 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 380 |
| Rodzaj | Nit z. łeb płaski |
| Klasa / materiał | A4/A4 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 10,0-12,0; wiertło 4,90 |
