AN 385karta katalogowa

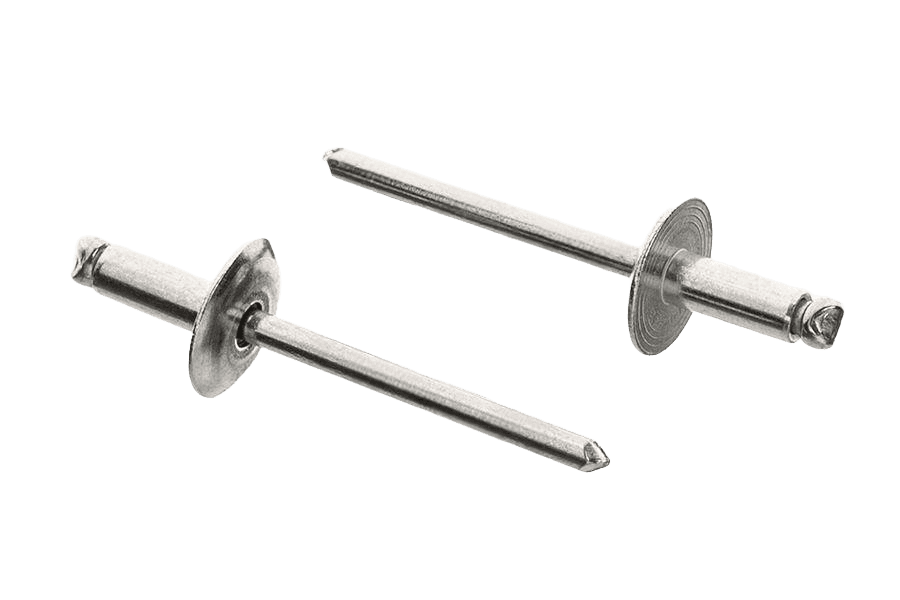

Nit z. łeb pow.
Wymiary i warunki techniczne wg AN 385
Wymiary (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 4,8 |
|---|---|---|---|---|
| Ødk | 9,5 | 12 | 14 | 16 |
| k(max) | 1,4 | 1,7 | 1,8 | 1,5 |
| Ødm | 1,95 | 2,45 | 2,85 | 2,85 |
| p(min) | 27 | 27 | 27 | 27 |
| Ø otworu | 3,3 | 4,1 | 4,9 | 4,9 |
Ød(nom) — nominalna średnica nitu (rozmiar zamówieniowy, trzon/tuleja)Ødk — średnica łba (powiększonego) nituk(max) — wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzpienia (rdzenia) nitu, od czubka do spodu łbaØ otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)Dla Ød = 4,8 mm występują dwie wielkości łba: Ødk = 14 i Ødk = 16 mm
Zalecane zakresy łączenia (mm)
| Ødk | 9,5 | 12 | 14 | 16 |
|---|---|---|---|---|
| 8 | ||||
| 10 | 5-6,5 | 4,5-6,5 | 3-6 | |
| 12 | 6-8 | |||
| 13 | 7,5-9,5 | |||
| 16 | 9,5-11 | 10-12 |
Kolumny — średnica łba Ødk (mm); odpowiada średnicy nitu Ød: Ødk 9,5 → Ød 3,2; Ødk 12 → Ød 4; Ødk 14 i 16 → Ød 4,8Wiersze — nominalna długość nitu l (mm)Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm„—" — brak zalecanej kombinacji długości i średnicyDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit (tuleja) | stal nierdzewna A2 |
|---|---|
| Rdzeń (trzpień) | stal nierdzewna A2 |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stali nierdzewnej A2 i z rdzeniem ze stali nierdzewnej A2:
Nit jednostronny AN 385 – 4 x 10 – A2/A2
Opis
Nit zrywalny łeb pow. wg normy AN 385, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3,2 do 4,8 mm i długościach 10–16 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Średnica zewnętrzna | — |
| Norma | AN 385 |
| Rodzaj | Nit z. łeb pow. |
| Klasa / materiał | A2/A2 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 10,0-12,0; wiertło 4,90 |
