AN 383karta katalogowa

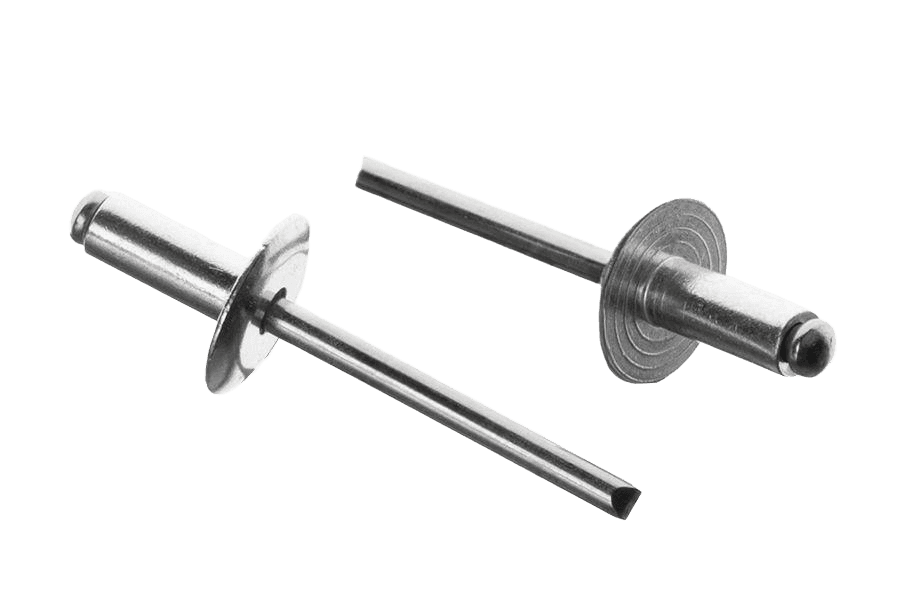

Nit z. łeb pow.
Wymiary i warunki techniczne wg AN 383
Wymiary (mm)
| Ød(nom) | 5 | |
|---|---|---|
| Ødk | 14 | 16 |
| k(max) | 1,8 | 2 |
| Ødm | 2,6 | 2,6 |
| p(min) | 25 | 25 |
| Ø otworu | 5,1 | 5,1 |
Ød(nom) — nominalna średnica nitu (rozmiar zamówieniowy, trzon/tuleja)Ødk — średnica łba nituk(max) — wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzonu (tulei) nitu, mierzona od czubka do spodu łbaØ otworu — zalecana średnica otworu montażowego (dane producenta; przed zastosowaniem zaleca się wykonanie prób osadzania)
Zalecane zakresy łączenia (mm)
| l | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|
| Zacisk (grubość łączonego pakietu) | 2,5-4 | 4-6 | 6-8 | 7,5-10 | 9,5-12 |
l — nominalna długość nitu, patrz tabela „Wymiary”Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania
Materiał
| Nit (tuleja) | stop aluminium Al |
|---|---|
| Rdzeń (trzpień) | stal nierdzewna A2 |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 5 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali nierdzewnej A2:
Nit jednostronny AN 383 – 5 x 10 – Al/A2.
Opis
Nit zrywalny łeb pow. wg normy AN 383, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: długościach 12–16 mm.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 383 |
| Rodzaj | Nit z. łeb pow. |
| Klasa / materiał | Al/A2 |
| Średnica zewnętrzna | 14 |
| Rozmiar | 5 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 4,5-6,0; wiertło 5,10 |
