AN 382karta katalogowa

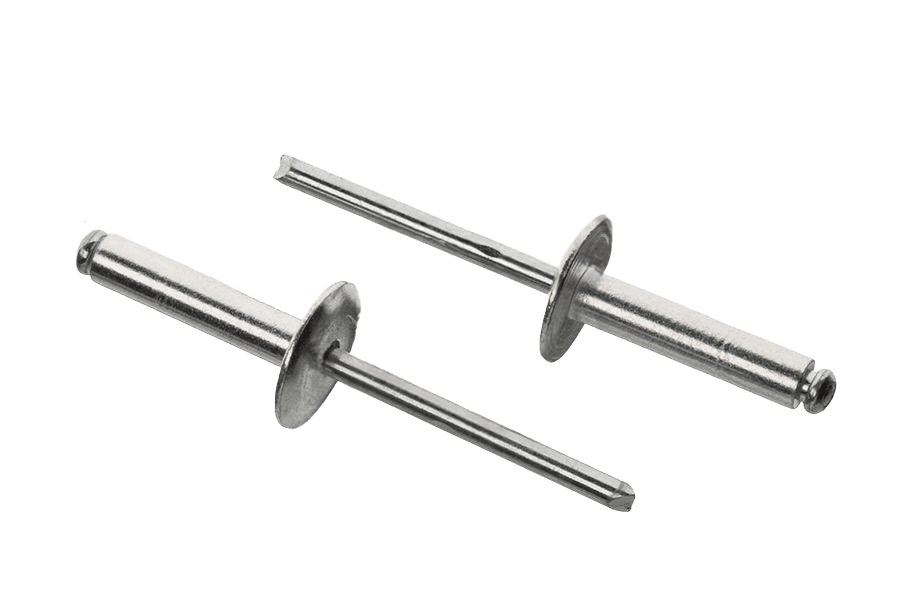

Nit z. łeb pow.
Wymiary i warunki techniczne wg AN 382
Wymiary (mm)
| Ød(nom) | 4,8 |
|---|---|
| Ødk | 14,3 |
| k(max) | 1,8 |
| Ødm | 2,9 |
| p(min) | 25 |
| Ø otworu | 4,9 |
Ød(nom) — nominalna średnica nitu (rozmiar zamówieniowy, trzon/tuleja)Ødk — średnica łba (powiększonego) nituk(max) — wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzonu (tulei) nitu, mierzona od czubka do spodu łbaØ otworu — zalecana średnica otworu montażowego (dane producenta; przed zastosowaniem zaleca się wykonanie prób osadzania)
Zalecane zakresy łączenia (mm)
| l | 10 | 12 | 14 | 16 | 18 | 21 | 24 |
|---|---|---|---|---|---|---|---|
| Zacisk (grubość łączonego pakietu) | 4-6 | 6-8 | 8-10 | 10-12 | 12-14 | 14-17 | 17-20 |
l — nominalna długość nitu, patrz tabela „Wymiary”Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania
Materiał
| Nit (tuleja) | stop aluminium Al |
|---|---|
| Rdzeń (trzpień) | stop aluminium Al |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), standardowego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 10 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stopu aluminium Al:
Nit jednostronny AN 382 – 4,8 x 10 – Al/Al.
Opis
Nit zrywalny łeb pow. wg normy AN 382, w wykonaniu Al/Al. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: długościach 16–24 mm.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 382 |
| Rodzaj | Nit z. łeb pow. |
| Klasa / materiał | Al/Al |
| Średnica zewnętrzna | 14 |
| Rozmiar | 4,8 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 14,0-17,0; wiertło 4,90 |
