AN 394karta katalogowa

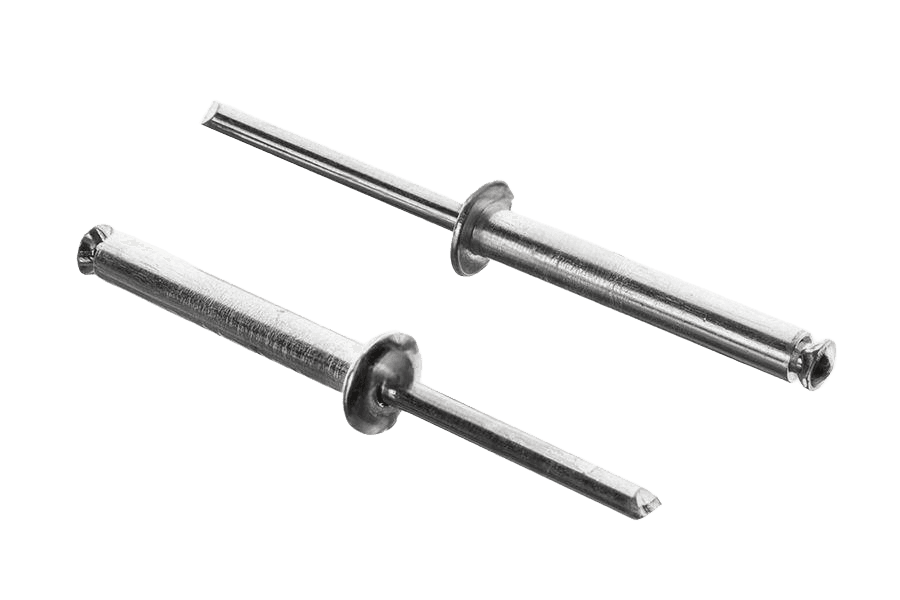

Nit z. rozprężny łeb płaski
Wymiary i warunki techniczne wg AN 394
Wymiary (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødk | 6,2 | 8 | 9,5 |
| k(max) | 1 | 1,3 | 1,4 |
| dm | 1,9 | 2,3 | 2,8 |
| p(min) | 26 | 27 | 28 |
| Ø otworu(max) | 3,7 | 4,5 | 5,3 |
Ød — średnica nominalna nitu (trzon)Ødk — średnica łbak — wysokość łbadm — średnica trzpienia (rdzenia)p — długość trzpienia (min.)Ø otworu — zalecana maks. średnica otworu montażowego (dane producenta)
Zalecane zakresy chwytu (mm)
| Ød — średnica nitu | 3,2 | 4 | 4,8 |
|---|---|---|---|
| 8 | 0,5–1 | ||
| 10 | 1–3 | 1,5–5 | 0,5–4 |
| 12 | 3–5 | 4–6,5 | 2–6 |
| 14 | 6–9 | 4–8 | |
| 16 | 8–11 | 6–10 | |
| 18 | 10–13 | 8–12 | |
| 20 | 12–15 | 10–14 | |
| 21 | 11–15 | ||
| 24 | 15–18 | ||
| 25 | 16–19 | ||
| 30 | 19–24 | ||
| 32 | 21–26 | ||
| 35 | 24–29 | ||
| 40 | 29–34 | ||
| 50 | 39–44 |
Wartość w komórce — zalecany zakres grubości łączonego pakietu (chwyt), w mml — długość nitu (etykiety wierszy, mm)Ød — średnica nominalna nituDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit (korpus) | stop aluminium Al |
|---|---|
| Rdzeń (trzpień) | stal, ocynk galwaniczny biały (St) |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego) rozprężnego (bananowego) z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 18 mm, z korpusem ze stopu aluminium Al i rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 394 – 4 x 18 – Al/St
Opis
Nit z. rozprężny łeb płaski Al/St AN 394, w wykonaniu Al/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 4 do 4,8 mm i długościach 10–32 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 394 |
| Rodzaj | Nit z. rozprężny łeb płaski |
| Klasa / materiał | Al/St |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 7,0; wiertło 5,0 |
