Nit z. szczelny łeb płaski
Wymiary i warunki techniczne wg ISO 15975
Wymiary (mm)wybrany rozmiar: 4 × 9,5
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødk | 6,7 | 8,4 | 10,1 |
| k(max) | 1,3 | 1,7 | 2 |
| dm | 1,85 | 2,35 | 2,77 |
| p(min) | 25 | 25 | 27 |
Zalecane zakresy łączenia (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| l = 8–9 | 0,5-3,5 | 1-3,5 | |
| l = 9,5–10,5 | 3,5-5 | 1-5 | |
| l = 11–12 | 5-6,5 | 3,5-6,5 | |
| l = 11,5–12,5 | 5-6,5 | ||
| l = 12,5–13,5 | 6,5-8 | ||
| l = 14,5–15,5 | 6,5-9,5 | ||
| l = 18–19 | 9,5-13,5 |
Materiał
| Nit (korpus) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień zrywalny) | stop aluminium (AlA) |
| Uwaga | Materiał wg uznania producenta. |
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Przykład oznaczania: nit jednostronny zamknięty z trzpieniem zamkniętym, z rdzeniem ciągniętym zrywanym i z łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 11,5 mm, z nitem właściwym ze stopu aluminium (Al) i rdzeniem ze stopu aluminium (AlA):
Nit jednostronny ISO 15975 – 4 x 11,5 – Al/AlA.
Średnice otworów przejściowych (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødh1(min) | 3,3 | 4,1 | 4,9 |
| Ødh1(max) | 3,4 | 4,2 | 5,0 |
Średnice otworów przejściowych
a — powiększony otwór przejściowy (strona dostępna podczas montażu)
Opis

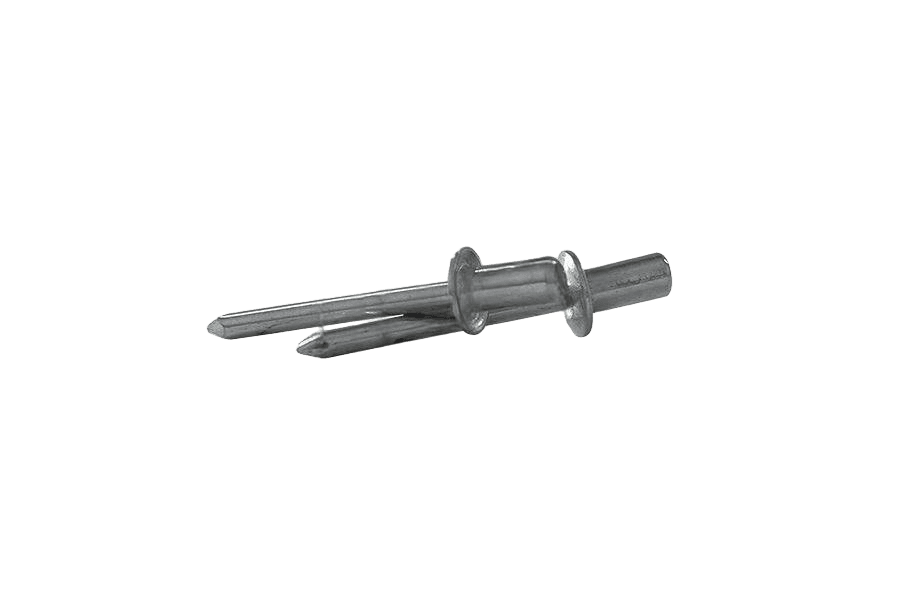

Nit zrywalny szczelny łeb płaski wg normy ISO 15975, w wykonaniu Al/Al. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarze 4 mm.
Specyfikacja produktu
| Rozmiar | 4 |
|---|---|
| Długość | 9,5 |
| Norma | ISO 15975 |
| Rodzaj | Nit z. szczelny łeb płaski |
| Klasa / materiał | Al/Al |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 3,50-5,0; wiertło 4,10 |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 420 g |
| Waga 1 szt | 0,84 g |
