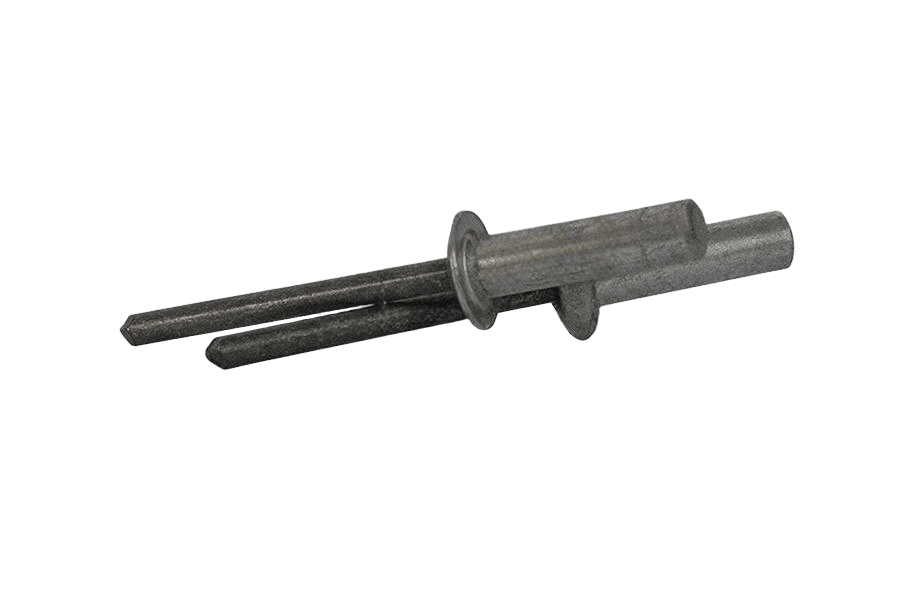

Nit z. szczelny łeb płaski Al/St ISO 15973

Rys. techniczny · ISO 15973

Wybierz rozmiar i długość

Rozmiar → Długość ↓	3,2	4	4,8	6,4
6,5		—	—	—
8	—		—	—
8,5	—	—		—
9,5				—
11	—			—
12,5			—	—
12,7	—	—	—
13	—	—		—
14,5	—			—
16	—	—		—
18	—	—		—
21	—	—		—
25	—	—		—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ISO 15973karta katalogowa

Nit z. szczelny łeb płaski

Wymiary i warunki techniczne wg ISO 15973

Wymiary (mm)

Ø d(nom)	3,2	4	4,8	6,4
Ø dk	6,7	8,4	10,1	13,4
k(max)	1,3	1,7	2	2,7
dm	1,85	2,35	2,77	3,71
p(min)	25	27	27	27

Ø dk — średnica łbak(max) — wysokość łbadm — średnica trzpienia (rdzenia) po zerwaniup(min) — minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu)l — długość nominalna nitu: patrz oś „Długość” produktu

Zalecane zakresy łączenia (mm)

Ø d(nom)	3,2	4	4,8	6,4
l = 6,5–7,5	0,5-2
l = 8–9	2-3,5	0,5-3,5
l = 8,5–9,5			0,5-3,5
l = 9,5–10,5	3,5-5	3,5-5	3,5-5
l = 11–12	5-6,5	5-6,5	5-6,5
l = 12,5–13,5	6,5-8	6,5-8		1,5-6,5
l = 13–14			6,5-8
l = 14,5–15,5		8-10	8-9,5
l = 15,5–16,5				6,5-9,5
l = 16–17			9,5-11
l = 18–19			11-13
l = 21–22			13-16
l = 25*			16-20

l — długość nitu: para wartości w wierszu to długość nominalna (=min.) i długość maksymalna (patrz oś „Długość” produktu)* — długość nie ujęta w normie„-” — brak zalecanego zakresu łączenia dla danej kombinacji długości i średnicy

Średnice otworów przejściowych

**Otwór przejściowy**
a — powiększony otwór przejściowy (strona dostępna podczas montażu)

Średnice otworów przejściowych (mm)

Ø d(nom)	3,2	4	4,8	5	6,4
Ø dh1(min)	3,3	4,1	4,9	5,1	6,5
Ø dh1(max)	3,4	4,2	5,0	5,2	6,6

Ø dh1 — średnica otworu przejściowego w łączonym elemenciea — powiększony otwór przejściowy (dopuszczalny tylko w elemencie od strony dostępnej podczas montażu)

Oznaczanie

W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.

Materiał

Nit (korpus)	stop aluminium (AlA)
Rdzeń (trzpień zrywalny)	stal (St)
Uwaga	Materiał wg uznania producenta.

Przykład oznaczania: nit jednostronny zamknięty z trzpieniem zrywanym, z łbem wypukłym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 11 mm, z nitem właściwym ze stopu aluminium (AlA) i rdzeniem stalowym (St):

Nit jednostronny ISO 15973 – 4 x 11 – AlA/St.

Opis

Nit zrywalny szczelny łeb płaski wg normy ISO 15973, w wykonaniu Al/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.

Dostępny asortyment: w rozmiarach od 3,2 do 6,4 mm i długościach 6,5–25 mm.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	ISO 15973
Rodzaj	Nit z. szczelny łeb płaski
Klasa / materiał	Al/St
Układ rozmiaru	średnica (mm)
Napęd	zac. 4,0-7,0; wiertło 6,50
