Nit z. szczelny łeb płaski
Wymiary i warunki techniczne wg ISO 15976
Wymiary (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| Ødk | 6,7 | 8,4 | 10,1 | 13,4 |
| k(max) | 1,3 | 1,7 | 2 | 2,7 |
| dm | 1,85 | 2,35 | 2,95 | 3,9 |
| p(min) | 25 | 25 | 27 | 27 |
Zalecane zakresy łączenia (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| l = 6–7 | 0,5-1,5 | 0,5-1,5 | ||
| l = 8–9 | 1,5-3 | 1,5-3 | 0,5-3 | |
| l = 9* | 2,5-4,5 | |||
| l = 10–11 | 3-5 | 3-5 | 3-5 | |
| l = 12–13 | 5-6,5 | 5-6,5 | 5-6,5 | |
| l = 15–16 | 6,5-10,5 | 6,5-10,5 | 3-6,5 | |
| l = 16–17 | 6,5-8 | |||
| l = 18–19 | 8-12,5 |
Średnice otworów przejściowych
a — powiększony otwór przejściowy (strona dostępna podczas montażu)
Średnice otworów przejściowych (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| Ødh1(min) | 3,3 | 4,1 | 4,9 | 6,5 |
| Ødh1(max) | 3,4 | 4,2 | 5,0 | 6,6 |
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
| Nit (korpus) | stal (St) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (A1) |
| Uwaga | Materiał wg uznania producenta. |
Przykład oznaczania nita jednostronnego zamkniętego z trzpieniem z rdzeniem ciągniętym zrywanym i łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stali (St), z rdzeniem ze stali (A1):
Nit jednostronny ISO 15976 – 4 x 12 – St/A1.
Opis

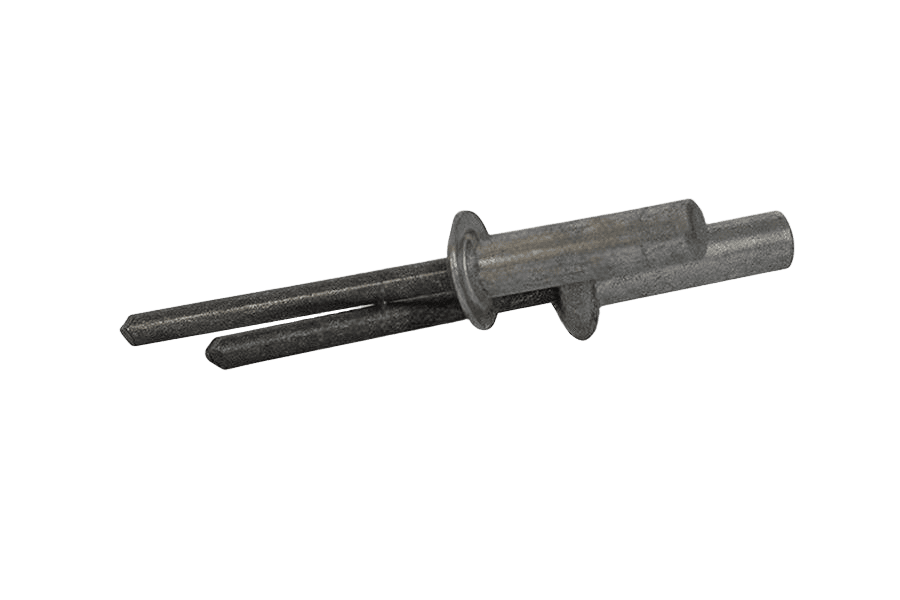

Nit zrywalny szczelny łeb płaski wg normy ISO 15976, w wykonaniu St/A1. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3,2 do 4,8 mm i długościach 9,5–15 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 15976 |
| Rodzaj | Nit z. szczelny łeb płaski |
| Klasa / materiał | St/A1 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 4,0-6,0; wiertło 4,90 |
