AN 388karta katalogowa

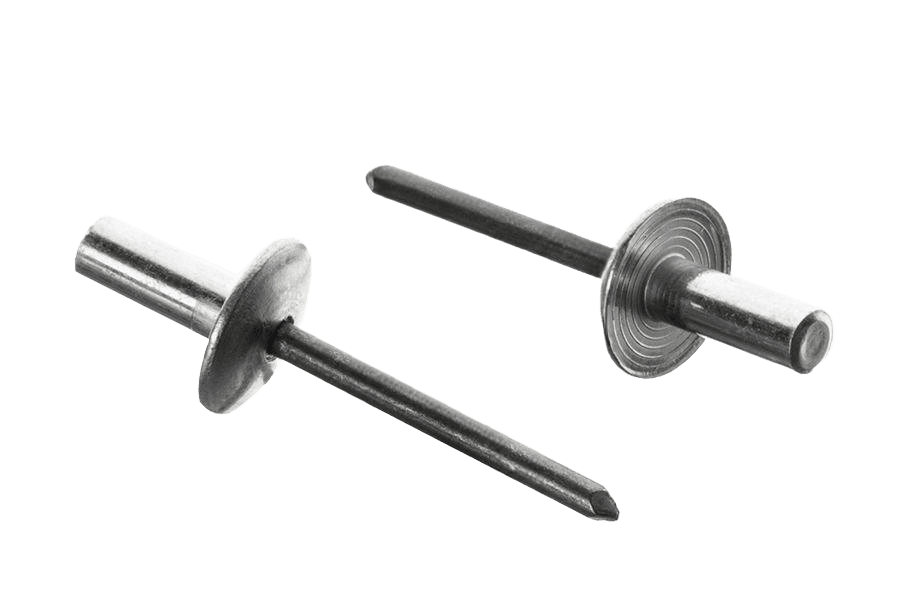

Nit z. szczelny łeb pow.
Wymiary i warunki techniczne wg AN 388
Wymiary (mm)
| Ød(nom) | 4,8 |
|---|---|
| Ødk | 14 |
| k(max) | 2,5 |
| Ødm | 2,6 |
| p(min) | 27 |
| Ø wiertła | 4,9 |
Ød(nom) — nominalna średnica nitu (trzon/tuleja)Ødk — średnica łba nituk(max) — maksymalna wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzpienia (rdzenia) nituØ wiertła — zalecana średnica otworu montażowego; dane producenta, w celu doboru parametrów osadzania zaleca się wykonanie prób
Zalecane zakresy łączenia (mm)
| l — długość nominalna | 13 | 18 |
|---|---|---|
| Zalecany zakres łączenia (zacisk) | 6,5-8 | 11-13 |
Wartości — zalecany zakres grubości łączonego pakietu (zacisk), mmDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit właściwy (tuleja) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień) | stal (St) |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), szczelnego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 13 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali St:
Nit jednostronny AN 388 – 4,8 x 13 – Al/St
Opis
Nit z. szczelny łeb pow. Al/St AN 388, w wykonaniu Al/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: długościach 13–18 mm.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 388 |
| Rodzaj | Nit z. szczelny łeb pow. |
| Klasa / materiał | Al/St |
| Średnica zewnętrzna | 14 |
| Rozmiar | 4,8 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 10,5-12,5; wiertło 4,90 |
