ISO 15974karta katalogowa
Nit z. szczelny łeb stożk.
Wymiary i warunki techniczne wg ISO 15974
Wymiary (mm)wybrany rozmiar: 16 × 4,8
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødk | 6,7 | 8,4 | 10,1 |
| k(max) | 1,3 | 1,7 | 2 |
| dm | 1,85 | 2,35 | 2,77 |
| p(min) | 25 | 25 | 27 |
Ød — średnica nominalna nituØdk — średnica łbak — wysokość łbadm — średnica trzpienia (rdzenia)p — minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu)l — długość nominalna nitu: patrz oś „Długość” produktu
Zalecane zakresy łączenia (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| l = 8–9 | 2-3,5 | 2-3,5 | |
| l = 8,5–9,5 | 2,5-3,5 | ||
| l = 9,5–10,5 | 3,5-5 | 3,5-5 | 3,5-5 |
| l = 11–12 | 5-6,5 | 5-6,5 | 5-6,5 |
| l = 12,5–13,5 | 6,5-8 | 6,5-8 | |
| l = 13–14 | 6,5-8 | ||
| l = 14,5–15,5 | 8-10 | 8-9,5 | |
| l = 16–17 | 9,5-11 | ||
| l = 18–19 | 11-13 | ||
| l = 21–22 | 13-16 |
Zalecany zakres łączenia = łączna grubość elementów możliwych do znitowania danym niteml — długość nitu: para wartości w wierszu to długość nominalna (= min.) i długość maksymalna„-” — brak zalecanego zakresu łączenia dla danej kombinacji długości i średnicy
Średnice otworów przejściowych
Nit osadzony w otworze przejściowym łączonych elementów; a — powiększony otwór przejściowy (strona dostępna podczas montażu)
Średnice otworów przejściowych (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 5 | 6,4 |
|---|---|---|---|---|---|
| Ødh1 min. | 3,3 | 4,1 | 4,9 | 5,1 | 6,5 |
| Ødh1 max. | 3,4 | 4,2 | 5,0 | 5,2 | 6,6 |
Ødh1 — średnica otworu przejściowego w łączonym elemenciea — powiększony otwór przejściowy (dopuszczalny tylko w elemencie od strony dostępnej podczas montażu)
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. To może także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
| Nit (korpus) | stop aluminium (AlA) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (St) |
| Uwaga | Materiał wg uznania producenta. |
Przykład oznaczania: nit jednostronny zamknięty z trzpieniem zrywanym, z łbem wpuszczanym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 16 mm, z nitem właściwym ze stopu aluminium (AlA) z rdzeniem stalowym (St):
Nit jednostronny ISO 15974 – 4 x 16 – AlA/St.
Opis

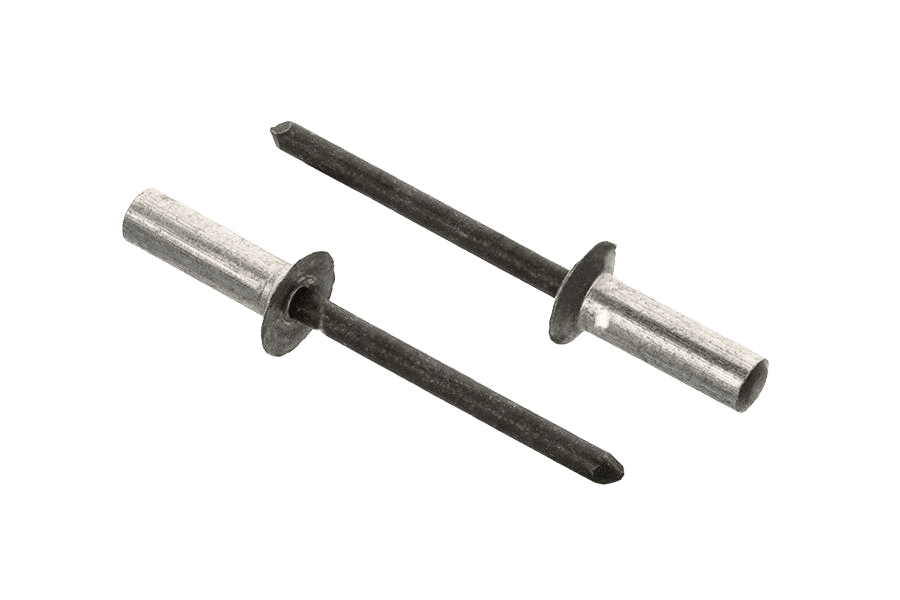

Nit z. szczelny łeb stożk. Al/St ISO 15974, w wykonaniu Al/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępne warianty: 4,8x16.
Specyfikacja produktu
| Długość | 16 |
|---|---|
| Średnica | 4,8 |
| Norma | ISO 15974 |
| Rodzaj | Nit z. szczelny łeb stożk. |
| Klasa / materiał | Al/St |
| Średnica zewnętrzna | 10 |
| Rozmiar | 4,8 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 10,0-12,0; wiertło 4,90 |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,36 kg |
| Waga 1 szt | 2,72 g |
