Nitonakr. 6-kt z kołn. st. zred.
Wymiary i warunki techniczne wg AN 323
Oznaczanie
Zastosowanie
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach gdzie wymagany jest dodatkowy element.
Trzpień sześciokątny użyty wraz z sześciokątnym otworem daje maksymalne zabezpieczenie przed odkręceniem się nitonakrętki przy dużych momentach obrotowych.
Kołnierz stożkowy zapewnia wgłębienie się nitonakrętki w materiał rodzimy.
Wymiary (mm)
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| s1 | 6 | 7 | 9 | 11 | 13 | 16 |
| s2 | 7 | 8 | 10 | 12 | 15 | 17,5 |
| l | 11 | 14 | 16 | 18 | 23 | 25 |
| g* | 0,5-2,5 | 0,5 - 3 | 0,5 - 3 | 0,5 - 3 | 1 - 3,5 | 1 - 4 |
| Zalecany otwór sześciokątny* | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Materiał / gwint / powłoka
| Materiał | Stal niestopowa (węglowa), EN 10025 |
|---|---|
| Gwint | Metryczny ISO; tolerancja 6H wg ISO 965 |
| Wykończenie / powłoka | Cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042 |
Przykład oznaczania nitonakrętki przelotowej sześciokątnej, z kołnierzem stożkowym zredukowanym, o średnicy nominalnej (średnica nominalna gwintu) d = M10, o długości nominalnej l = 23 mm, wykonanej ze stali:
Nitonakrętka AN 323 - M10 - 23 - St
Opis

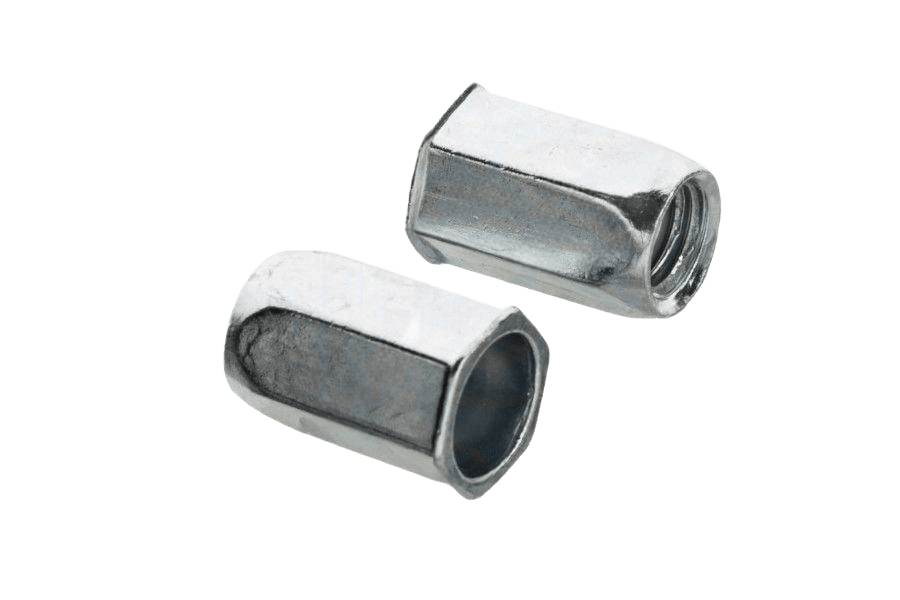

Nitonakr. 6-kt z kołn. st. zred. oc.B AN 323. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M10.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 323 |
| Rodzaj | Nitonakr. 6-kt z kołn. st. zred. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
