Nitonakr. 6-kt z kołn. walc.
Wymiary i warunki techniczne wg AN 322
Oznaczanie
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach gdzie wymagany jest dodatkowy element.
Kołnierz walcowy zapewnia dobry docisk na większej powierzchni materiałów rodzimych oraz przykręcanych elementach.
Trzpień sześciokątny użyty wraz z sześciokątnym otworem daje maksymalne zabezpieczenie przed odkręcaniem się nitonakrętki przy dużych momentach obrotowych.
Wymiary (mm)
| Ød | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| s1 | 6 | 7 | 9 | 11 | 13 | 16 |
| Ød2 | 9 | 10 | 13 | 16 | 19 | 23 |
| k | 1 | 1 | 1 | 1,5 | 2 | 2 |
| l | 11 | 13 | 16 | 18 / 21 | 24 | 27 |
| g | 0,25 – 2 | 0,5 – 3 | 0,5 – 3 | 0,5 – 3 / 3 – 5,5 | 1 – 3,5 | 1 – 4 |
| otwór 6-kąt. | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Materiał i wykonanie
Materiał
| Stal | stal niestopowa (węglowa) wg EN 10025 |
|---|
Gwint
| metryczny ISO, tolerancja 6H wg ISO 965 |
Wykończenie / powłoka
| cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042 |
Przykład oznaczania nitonakrętki przelotowej sześciokątnej z kołnierzem walcowym o średnicy nominalnej (średnica nominalna gwintu) d = M10, o długości nominalnej l nom = 24 mm, wykonanej ze stali:
Nitonakrętka AN 322 - M10 - 24 - St
Opis

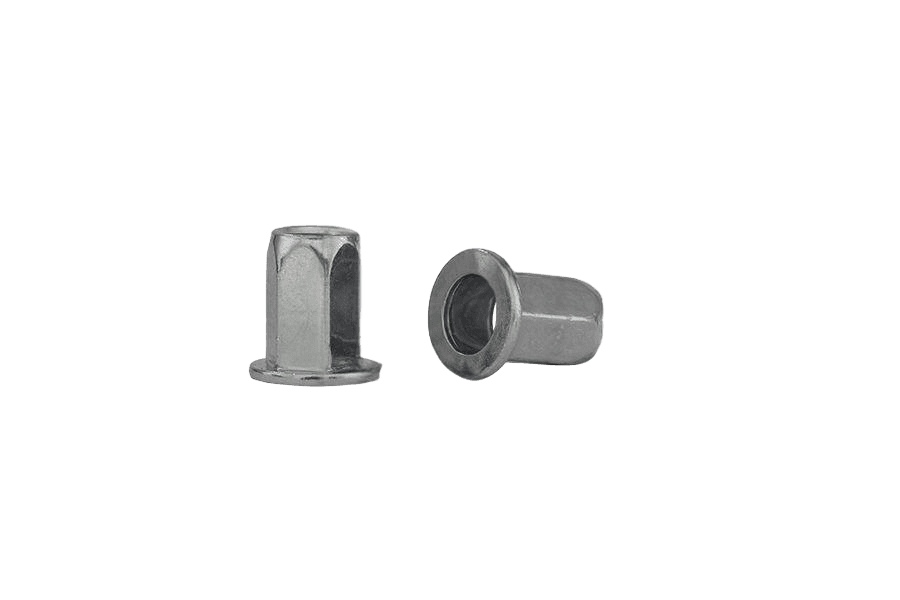

Nitonakr. 6-kt z kołn. walc. oc.B AN 322. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M12.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Zakres | — |
| Norma | AN 322 |
| Rodzaj | Nitonakr. 6-kt z kołn. walc. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | zac. 1,0-4,0 |
