AN 325karta katalogowa
Nitonakr. cyl.rad.zamk.kołn.stożk.
Wymiary i warunki techniczne wg AN 325
Wymiary (mm)
| Ød(nom) | M6 | M8 |
|---|---|---|
| Ød1 | 9 | 11 |
| Ød2 | 10 | 12 |
| l | 21,5 | 22,5 |
| g* | 0,50–3,00 | |
| Ø otworu* | 9,1 | 11,1 |
* — dane producenta; w celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się wykonanie prób.Ød(nom) — średnica nominalna gwintu (dnom = d)Ød1 — średnica trzpienia (korpusu)Ød2 — średnica kołnierzal — długość całkowitag — zakres chwytu (grubość mocowanego materiału); dla M6 nie podano w karcieØ otworu — zalecana średnica otworu montażowego
Oznaczanie
Przykład oznaczania nitonakrętki nieprzelotowej cylindrycznej radełkowanej, z kołnierzem stożkowym zredukowanym, z gwintem d = M8, wykonanej ze stali, pokrycie ocynk galw. biały:
Nitonakrętka AN 325 – M8 – oc.B
Opis

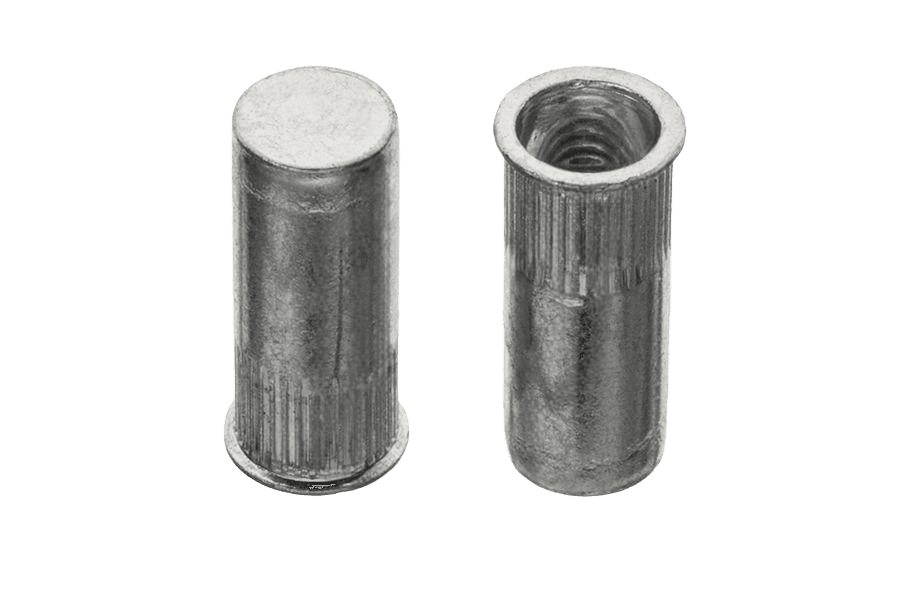

Nitonakr. cyl.rad.zamk.kołn.stożk. zred. oc.B AN 325. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M8.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 325 |
| Rodzaj | Nitonakr. cyl.rad.zamk.kołn.stożk. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | zac. 0,50-3,0 radełkowana |
