AN 320karta katalogowa

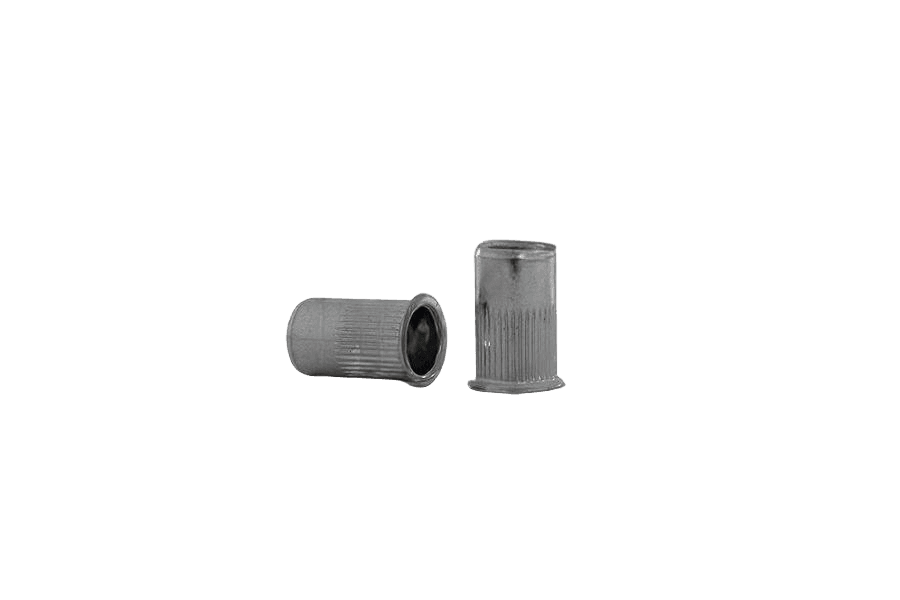

Nitonakr. cyl. radełk.kołn.st.zred.
Wymiary i warunki techniczne wg AN 320
Wymiary — stal węglowa (mm)
| Ød | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| Ød1 | 5 | 6 | 7 | 9 | 11 | 13 | 16 |
| Ød2 | 6,0 | 7 | 8,3 | 10 | 12 | 14 | 17 |
| k | 0,5 | 0,5 | 0,5 | 0,6 | 0,7 | 0,7 | 0,8 |
| l | 9 | 10 | 12 | 15 / 17,5 | 16,5 / 18 | 20,5 | 24 |
| g | 0,5–1,5 | 0,5–2 | 0,5–3 | 0,5–3 / 3–5,5 | 0,5–3 / 3–5,5 | 0,7–3,5 | 1–4 |
| Ø otworu | 5,1 | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Dla rozmiarów M6 i M8 podano dwie długości l oraz odpowiadające im zakresy chwytu g (wartości rozdzielone ukośnikiem).Ød — gwint metrycznyØd1 — średnica trzpienia (korpusu)Ød2 — średnica kołnierzak — wysokość kołnierzal — długość całkowitag — zakres chwytu (grubość mocowanego materiału)Ø otworu — zalecana średnica otworu montażowego
Wymiary — stal nierdzewna A2 (mm)
| Ød | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| Ød1 | 6,0 | 7,0 | 9 | 11 | 13 | 16,0 |
| Ød2 | 7 | 8 | 10 | 12 | 14,5 | 17,6 |
| k | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 |
| l | 10 | 12 | 14,5 | 16,5 | 19 | 24 |
| g | 0,5–2,5 | 0,5–3 | 0,5–3 | 0,5–3 | 1–3,5 | 1–4 |
| Ø otworu | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Ød — gwint metrycznyØd1 — średnica trzpienia (korpusu)Ød2 — średnica kołnierzak — wysokość kołnierzal — długość całkowitag — zakres chwytu (grubość mocowanego materiału)Ø otworu — zalecana średnica otworu montażowego
Materiał i wykonanie
Materiał
| Stal | stal niestopowa (węglowa) wg EN 10025 |
|---|---|
| Stal nierdzewna | stal austenityczna A2 wg ISO 3506-1 |
Gwint
| metryczny ISO, tolerancja 6H wg ISO 965 |
Wykończenie / powłoka
| Stal węglowa | cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042 |
|---|---|
| Stal nierdzewna | wg procesu (stan surowy) |
Oznaczanie
Przykład oznaczania nitonakrętki przelotowej cylindrycznej radełkowanej z kołnierzem stożkowym redukowanym o średnicy nominalnej (średnica nominalna gwintu) d = M10, o długości nominalnej l = 16,5 mm, wykonanej ze stali:
Nitonakrętka AN 320 - M10 - 16,5 - St
Opis
Nitonakr. cyl. radełk.kołn.st.zred. wg normy AN 320. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M3 do M12. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Zakres | — |
| Norma | AN 320 |
| Rodzaj | Nitonakr. cyl. radełk.kołn.st.zred. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | radełkowana |
