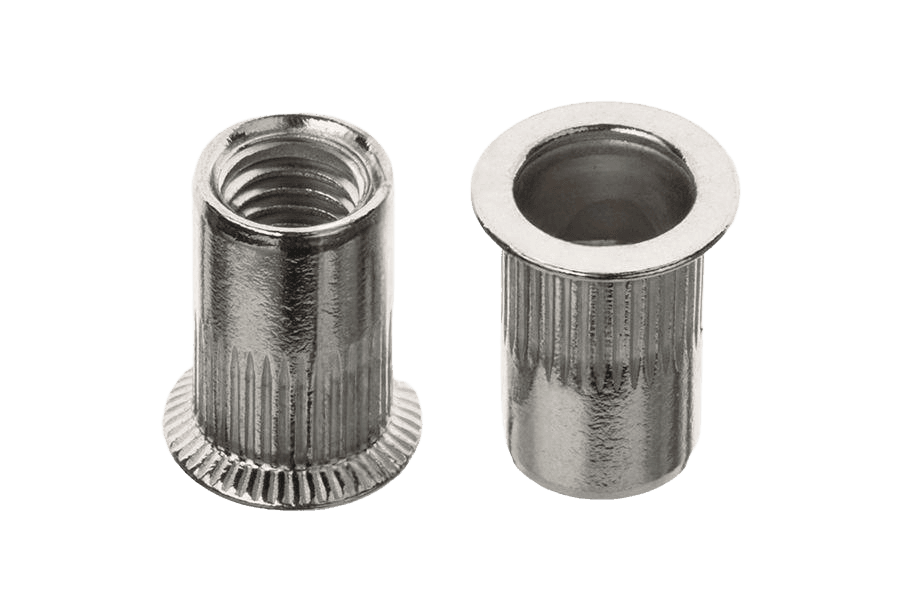

Nitonakr. cyl.radełk.kołn.stożk.
Wymiary i warunki techniczne wg AN 318
Oznaczanie
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach, gdzie wymagany jest dodatkowy element.
Radełkowanie trzpienia zabezpiecza nitonakrętkę przed obracaniem się w materiale, zwłaszcza miękkim, np. poliamid. Kołnierz stożkowy zapewnia wgłębienie się nitonakrętki w materiał rodzimy (montaż licowy).
Zabudowa
nitonakrętka osadzona w blasze — kołnierz stożkowy wpuszczony w materiał; g — zakres chwytu (grubość mocowanego materiału)
Wymiary — stal węglowa (mm)
| Ød | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|
| Ød1 | 6 | 7 | 9 | 11 | 13 |
| Ød2 | 8,5 | 9,5 | 11,3 | 13,5 | 16 |
| k | 1,5 | 1,5 | 1,5 | 1,5 | 1,7 |
| l | 11,5 | 13 | 16 | 18,5 | 20 |
| g | 1,50–3,00 | 1,50–4,00 | 1,50–4,00 | 1,5–4,00 | 1,5–3,00 |
| Ø otworu | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 |
Wymiary — stal nierdzewna (mm)
| Ød | M6 | M8 |
|---|---|---|
| Ød1 | 8,9 | 10,9 |
| Ød2 | 12 | 14 |
| k | 1,5 | 1,5 |
| l | 16 | 18 |
| g | 1,50–4,00 | 1,5–4,00 |
| Ø otworu | 9,1 | 11,1 |
Materiał i wykonanie
Materiał i powłoka
| Stal węglowa | ocynk galwaniczny biały Cr3+ |
|---|---|
| Stal nierdzewna | bez dodatkowej powłoki |
Konstrukcja
| Korpus | cylindryczny, przelotowy (zakończenie otwarte) |
|---|---|
| Trzpień | radełkowany — zabezpiecza przed obracaniem w materiale |
| Kołnierz | stożkowy (wpuszczany), kąt 90° |
Przykład oznaczania nitonakrętki przelotowej cylindrycznej radełkowanej z kołnierzem stożkowym, z gwintem d = M8, wykonanej ze stali węglowej, powłoka ocynk galwaniczny biały:
Nitonakrętka AN 318 – M8 – oc.B
Opis
Nitonakr. cyl.radełk.kołn.z łbem stożkowym wg normy AN 318. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M10. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 318 |
| Rodzaj | Nitonakr. cyl.radełk.kołn.stożk. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | radełkowana |
