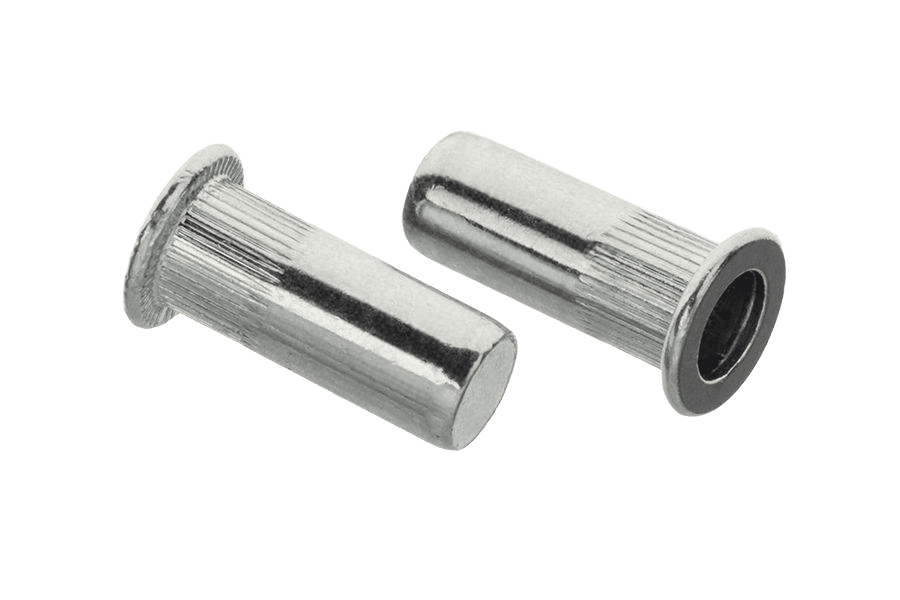

Nitonakr. cyl. radełk.zamk.kołn.walc.
Wymiary i warunki techniczne wg AN 324
Oznaczanie
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach gdzie wymagany jest dodatkowy element. Kołnierz walcowy zapewnia dobry docisk na większej powierzchni materiałów rodzimych oraz przykręcanych elementach.
Radełkowanie trzpienia zabezpiecza nitonakrętkę przed obracaniem się w materiale, zwłaszcza miękkim, np. poliamid.
Wymiary (mm)
| Ød(nom) | M5 | M6 | M8 |
|---|---|---|---|
| Ød1 | 7 | 9 | 11 |
| Ød2 | 10 | 13 | 16 |
| k | 0,9–1,1 | 1,4–1,6 | 1,4–1,6 |
| l | 18 | 21,5 | 24,5 |
| e* | 0,5–2,5 | 1,0–3,0 | 1,0–3,2 |
| Ø otworu* | 7,1 | 9,1 | 11,1 |
Materiał
| Materiał | stal węglowa |
|---|---|
| Powłoka | cynkowanie galwaniczne, biały Cr3+ |
Przykład oznaczania nitonakrętki nieprzelotowej cylindrycznej radełkowanej, z kołnierzem walcowym, z gwintem d = M6, wykonanej ze stali, pokrycie ocynk galw. biały:
Nitonakrętka AN 324 – M6 – oc.Bt
Opis
Nitonakr. cyl. radełk.zamk.kołn.walc. oc.B AN 324. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M5 do M8.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 324 |
| Rodzaj | Nitonakr. cyl. radełk.zamk.kołn.walc. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | zac. 1,0-3,20 radełkowana |
