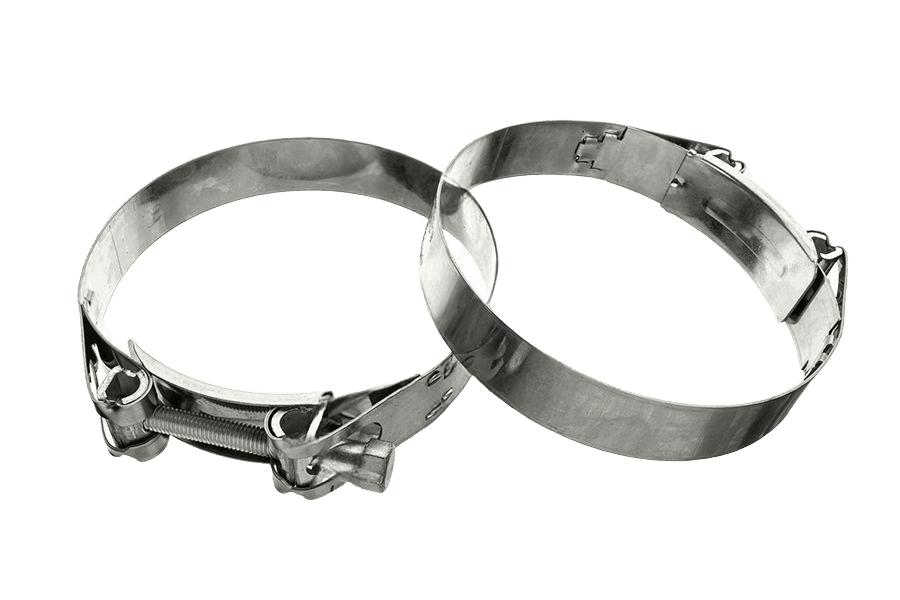

Name: Obejma GBS W2 DIN 3017 C1
Availability: InStock

HIT

Ekspresowa dostawa. Nawet tego samego dnia

Produkty Branża meblarska Promocje O Nas Kontakt

DIN 3017 C1karta katalogowa

Obejma GBS

Wymiary i warunki techniczne wg DIN 3017 C1

Wymiary (mm)wybrany rozmiar: 47-51/20

Zakres średnic (mm)	17-19	19-21	21-23	23-25	25-27	27-29	29-31	31-34	34-37	37-40	40-43	43-47	47-51	51-55	55-59	59-63	63-69	68-73	73-79	79-85	85-91	91-97	97-104	104-112	112-121	121-130	130-140	140-150	150-162	162-174	174-187	187-200	200-213	213-226
b	18	18	18	18	18	18	18	18	18	18	18	20	20	20	20	20	20	25	25	25	25	25	25	25	25	25	30	30	30	30	30	30	30	30
s	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0

b — szerokość opaskis — grubość taśmyZakres średnic — zakres regulacji średnicy zaciskanej (mm)

Wymagania materiałowe

Klasa materiału	W1	W2	W4	W5
Taśma	stal węglowa 400 N/mm², ocynk. mech. biały 5 µm	stal nierdzewna 1.4016	stal nierdzewna 1.4301	stal kwasoodporna 1.4401
Przegub	stal węglowa 400 N/mm², ocynk. mech. biały 5 µm	stal nierdzewna 1.4016	stal nierdzewna 1.4301	stal kwasoodporna 1.4401
Śruba	stal kl. 8.8, ocynk. galw. biały	stal kl. 8.8, ocynk. galw. biały	stal nierdzewna 1.4301	stal kwasoodporna 1.4401

W1 — taśma i przegub ze stali węglowej, śruba stalowa kl. 8.8W2 — taśma i przegub ze stali nierdzewnej 1.4016, śruba stalowa kl. 8.8W4 — całość ze stali nierdzewnej 1.4301W5 — całość ze stali kwasoodpornej 1.4401

Oznaczanie

Przykład oznaczania opaski zaciskowej z zamknięciem przegubowym forma C1 odmiany lekkiej o zakresie od 40 mm do 43 mm (40-43) ze stali węglowej ocynkowanej:

Opaska ślimakowa DIN 3017 – C1 40-43 W1

Opis

Obejma GBS W2 DIN 3017 C1, w wykonaniu W2.

Dostępne warianty: 47-51/20.

Specyfikacja produktu

Gwint	47-51/20
Norma	DIN 3017 C1
Rodzaj	Obejma GBS
Klasa / materiał	W2
Zakres	47-51
Napęd	C1
Ilość w opakowaniu	5 szt
Waga opakowania	370 g
Waga 1 szt	74 g

Zakres średnic (mm)	17-19	19-21	21-23	23-25	25-27	27-29	29-31	31-34	34-37	37-40	40-43	43-47	47-51	51-55	55-59	59-63	63-69	68-73	73-79	79-85	85-91	91-97	97-104	104-112	112-121	121-130	130-140	140-150	150-162	162-174	174-187	187-200	200-213	213-226
b	18	18	18	18	18	18	18	18	18	18	18	20	20	20	20	20	20	25	25	25	25	25	25	25	25	25	30	30	30	30	30	30	30	30
s	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0

Zakres średnic (mm)	17-19	19-21	21-23	23-25	25-27	27-29	29-31	31-34	34-37	37-40	40-43	43-47	47-51	51-55	55-59	59-63	63-69	68-73	73-79	79-85	85-91	91-97	97-104	104-112	112-121	121-130	130-140	140-150	150-162	162-174	174-187	187-200	200-213	213-226
b	18	18	18	18	18	18	18	18	18	18	18	20	20	20	20	20	20	25	25	25	25	25	25	25	25	25	30	30	30	30	30	30	30	30
s	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
