Name: Obejma rury oc.B AN 116
Availability: InStock

HIT

Ekspresowa dostawa. Nawet tego samego dnia

Obejma rury oc.B AN 116 | Świat Śrub

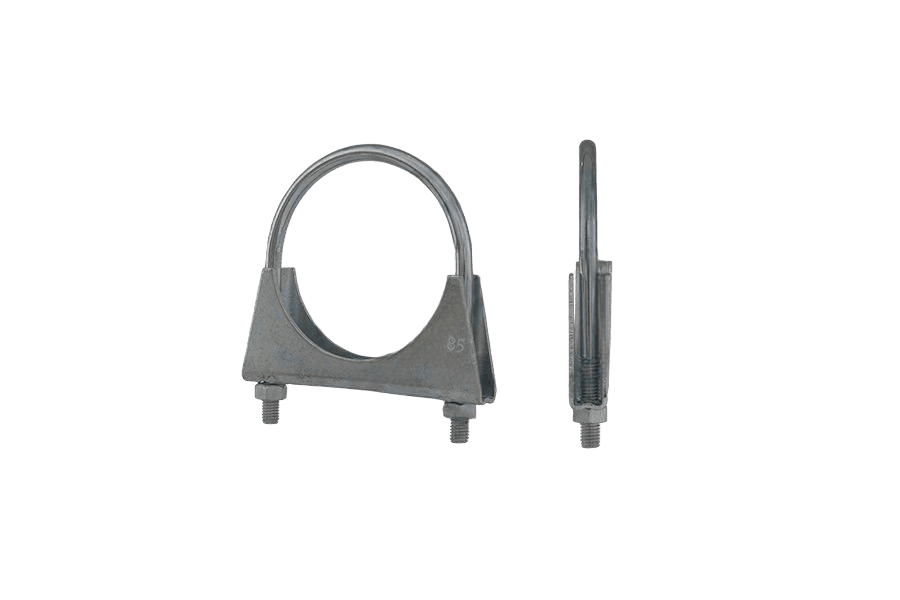

Obejma rury oc.B AN 116

Rys. techniczny · AN 116

Rozmiar

100

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

AN 116karta katalogowa

Wymiary i warunki techniczne wg AN 116

Wymiar nominalny	24	26	28	32	36	38	40	42	45	48	50	52	54	60	65	70	80	85	90	100
R	12	13	14	16	18	19	20	21	22	24	25	26	27	30	32	35	40	42	45	50
c(min)	50	52	57	60	65	66	67	71	75	76	78	81	84	86	92	98	108	115	117	130
l(min)	54	57	59		66	67	69	73	75	78	79	83	85	88	95	100	108	116	121	131

Wymiar nominalny — nominalna średnica rury (mm)R — promień łuku obejmyc — wysokość obejmyl — szerokość obejmy (rozstaw śrub)

	Stal niestopowa wg PN-EN 10025 (stal węglowa)

Rodzaj	metryczny, zwykły ISO (M8)
Norma	ISO 965

Rodzaj	ocynk galwaniczny A2K, min. 5 µm
Norma	ISO 4042

	DIN 934 M8

Przykład oznaczania obejmy do rur o wymiarze nominalnym 32 mm:

Obejma do rur AN 116 - 32

Obejma rury oc.B AN 116. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.

Dostępny asortyment: w rozmiarach od 24 do 100 mm.
