AN 92karta katalogowa
Ogniwo - spinka
Wymiary i warunki techniczne wg AN 92
Wymiary (mm)
| d | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|
| b | 6,5 | 8 | 9,5 | 13 | 17 |
| h | 17 | 20 | 23 | 31 | 38 |
| m | 3–5 | 5,5–9 | 5–7 | 7–15 | 9–11 |
d — średnica pręta ogniwa (grubość drutu), wymiar nominalnyb — szerokość ogniwa (wymiar zewnętrzny)h — wysokość całkowita ogniwam — rozstaw ramion w widoku bocznym (wymiar montażowy, zakres)
Oznaczanie
Przykład oznaczenia ogniwa-spinki o wielkości nominalnej d = 6:
Ogniwo-spinka AN 92 – 6
Opis

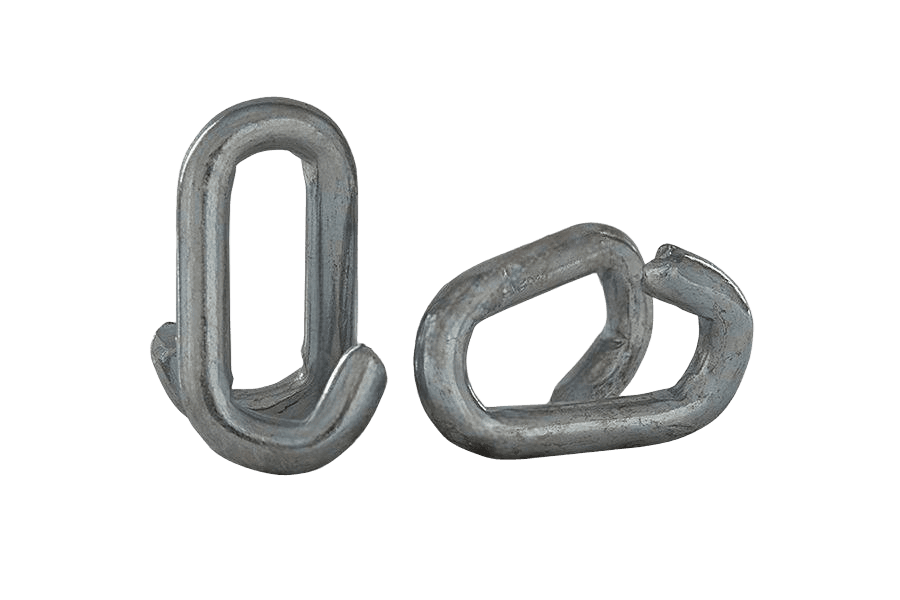

Ogniwo - spinka oc.B AN 92. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 3 do 8 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 92 |
| Rodzaj | Ogniwo - spinka |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
