AN 80karta katalogowa

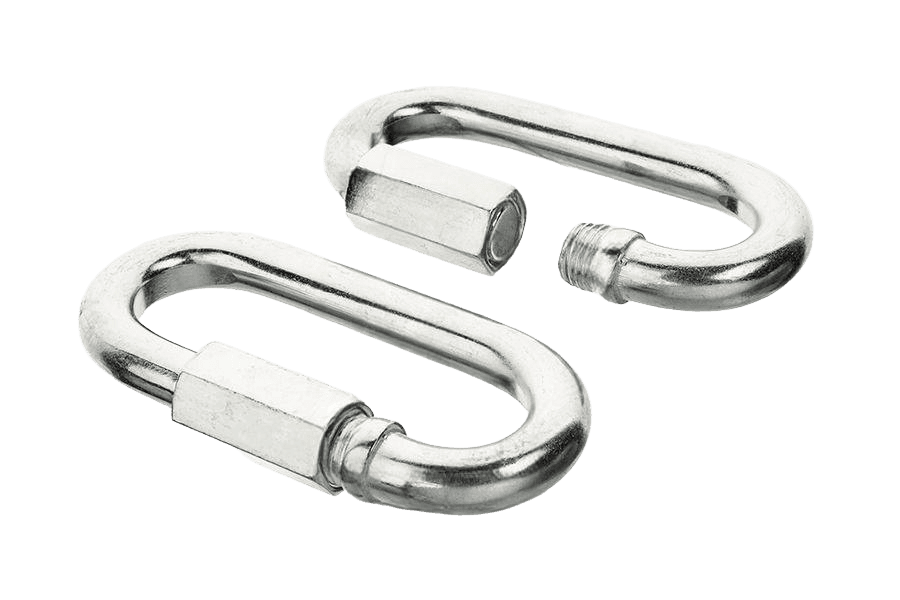

Ogniwo z nakrętką
Wymiary i warunki techniczne wg AN 80
Oznaczanie
Zastosowanie
Ogniwo łączące wyposażone jest w gwintowy element z nakrętką umożliwiający proste i szybkie rozłączanie i łączenie łańcuchów w celach serwisowych, np. skracanie i wydłużanie.
Wymiary (mm)
| Ød(nom) | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|
| p | 5,5 | 6,2 | 7,2 | 8 | 10,5 | 12,4 | 14,4 |
| s1 | 10,5 | 12 | 13 | 14,5 | 17,5 | 20,5 | 24 |
| t | 30 | 35 | 40,5 | 46,5 | 58 | 70 | 82 |
Ød — średnica pręta (drutu ogniwa)p — długość gwintowanego trzpienia (elementu gwintowego)s1 — szerokość ogniwat — długość ogniwa
Materiał i wykonanie
Materiał
| Stal niestopowa (węglowa) | EN 10025 |
|---|---|
| Stal nierdzewna austenityczna | A2 wg ISO 3506-1 |
Wykończenie / powłoka
| Stal niestopowa (węglowa) | cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042 |
|---|---|
| Stal nierdzewna austenityczna | wg procesu |
Gwint
| Rodzaj | metryczny ISO |
|---|---|
| Nakrętka | tolerancja 6H wg ISO 965 |
| Ogniwo | tolerancja 7g wg ISO 965 |
Przykład oznaczania ogniwa łączącego z nakrętką o wielkości nominalnej (średnica pręta) Ød = 6 mm:
Ogniwo łączące AN 80 - 6
Opis
Ogniwo z nakrętką wg normy AN 80. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 3,5 do 12 mm. W ofercie również w wykonaniu nierdzewnym A4 i ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 80 |
| Rodzaj | Ogniwo z nakrętką |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
