AN 114karta katalogowa

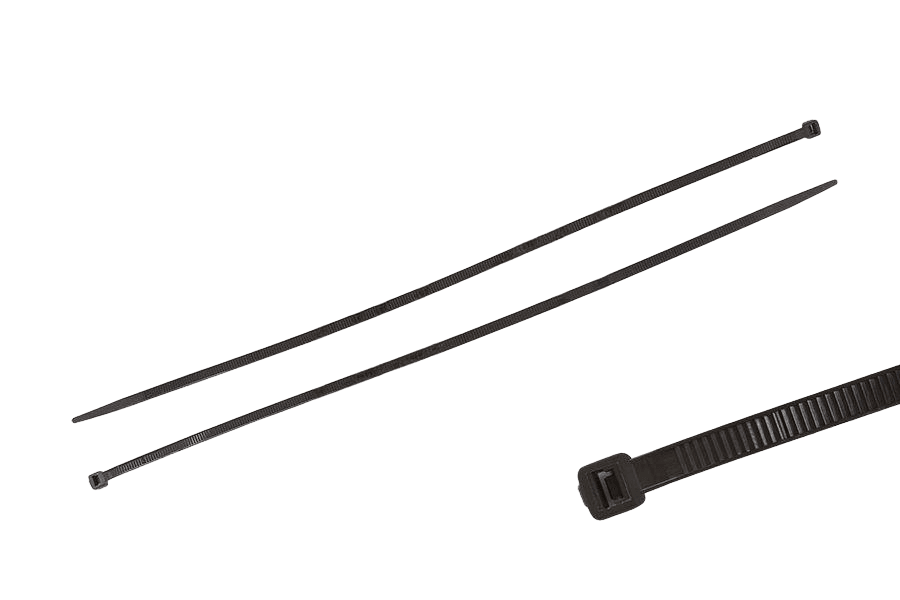

Opaska zaciskowa do kabli
Wymiary i warunki techniczne wg AN 114
Wymiary (mm)
| Oznaczenie (l × s) | 100 × 2,5 | 160 × 2,5 | 200 × 3,6 | 200 × 4,8 | 250 × 4,8 | 300 × 4,8 | 300 × 7,8 | 360 × 4,8 | 370 × 7,8 | 550 × 7,8 | 750 × 7,8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| l | 100 | 160 | 200 | 200 | 250 | 300 | 300 | 360 | 370 | 550 | 750 |
| s(nom) | 2,5 | 2,5 | 3,6 | 4,8 | 4,8 | 4,8 | 7,8 | 4,8 | 7,8 | 7,8 | 7,8 |
| G | 2–23 | 2–42 | 3–50 | 3–50 | 3–65 | 3–83 | 4–82 | 3–102 | |||
| F | 80 | 80 | 160 | 220 | 220 | 220 | 540 | 220 | 540 | 540 | 540 |
l — długość opaski (mm)s — szerokość nominalna taśmy (mm)G — zakres średnicy wiązki kabli (mm)F — siła zrywająca / nośność pętli (N)
Budowa zamknięcia
Zapadka trwale blokuje ząbki taśmy w kanaliku głowicy — połączenie samozatrzaskowe, nierozłączne.
Ukośne ząbki na powierzchni taśmy, które zapadka blokuje w głowicy — powiększony przekrój oraz profil taśmy.
Zastosowanie i nośność
Zaciśnięta opaska tworzy pętlę obejmującą wiązkę kabli o średnicy z zakresu G.
Próba wytrzymałości pętli — siła zrywająca F rozciągająca zamkniętą opaskę.
Dane techniczne
| Materiał | poliamid 6.6 (naturalny lub czarny) |
|---|---|
| Palność surowca | UL 94 – V2 |
| Temperatura montażu | -10 °C ÷ +60 °C |
| Temperatura pracy | -40 °C ÷ +85 °C |
| Dobra odporność na | zasady, oleje, smary, produkty ropopochodne, rozpuszczalniki chlorowane |
| Ograniczona odporność na | kwasy |
| Brak odporności na | fenole |
| Kolory | czarny, naturalny |
Oznaczanie
Przykład oznaczania opaski poliamidowej do kabli o długości nominalnej l = 250 mm, szerokości nominalnej s = 4,8 mm, wykonanej z naturalnego poliamidu:
Opaska AN 114 - 250 x 4,8 - nt
Opis
Opaska zaciskowa do kabli wg normy AN 114.
Dostępny asortyment: długościach 100–300 mm.
Specyfikacja produktu
| Długość | — |
|---|---|
| Wariant | — |
| Norma | AN 114 |
| Rodzaj | Opaska zaciskowa do kabli |
| Pokrycie | Czarny (kolor wyrobu) |
