AN 283karta katalogowa
Osłonka kołp.
Wymiary i warunki techniczne wg AN 283
Wymiary (mm)
| SW | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| h | 8 | 10 | 12 | 15 | 19,5 | 20 | 23,5 | 26 | 30 | 32,5 | 36 | 39 | 46,5 | 50 |
SW — rozmiar klucza łba sześciokątnego (rozstaw płaskich)d — gwint łba, na który zakładana jest osłonkah — wysokość osłonki
Materiał i kolor
| Materiał | PE (polietylen) |
|---|---|
| Kolor | biały, czarny |
Oznaczanie
Przykład oznaczania osłonki kołpakowej z tworzywa sztucznego na łeb sześciokątny o SW = 17, kolor biały:
Osłonka kołpakowa AN 283 - 17 - biała
Opis

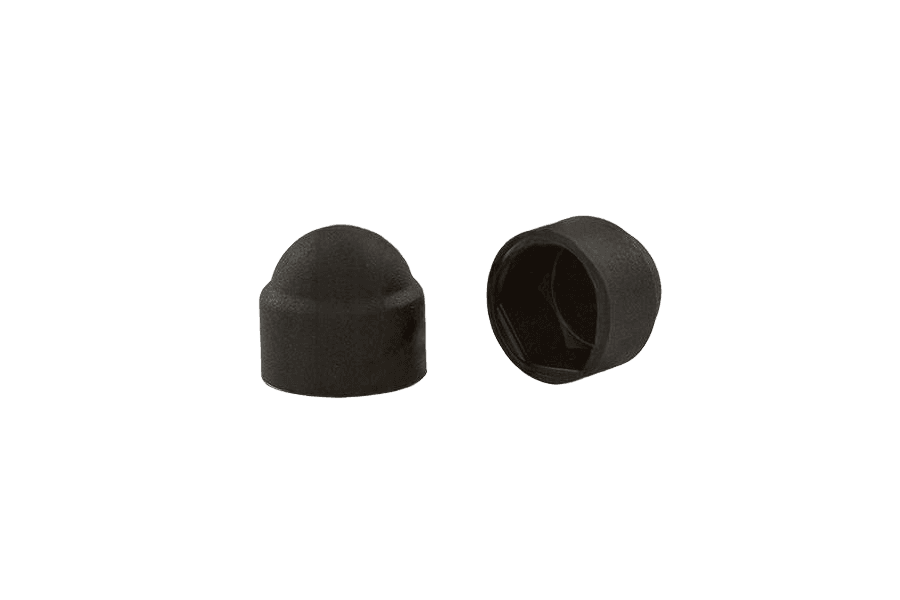

Osłonka kołp. czarna AN 283.
Dostępny asortyment: w rozmiarach od M4 do M30.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 283 |
| Rodzaj | Osłonka kołp. |
| Pokrycie | Czarny (kolor wyrobu) |
| Układ rozmiaru | gwint metryczny |
