DIN 988karta katalogowa

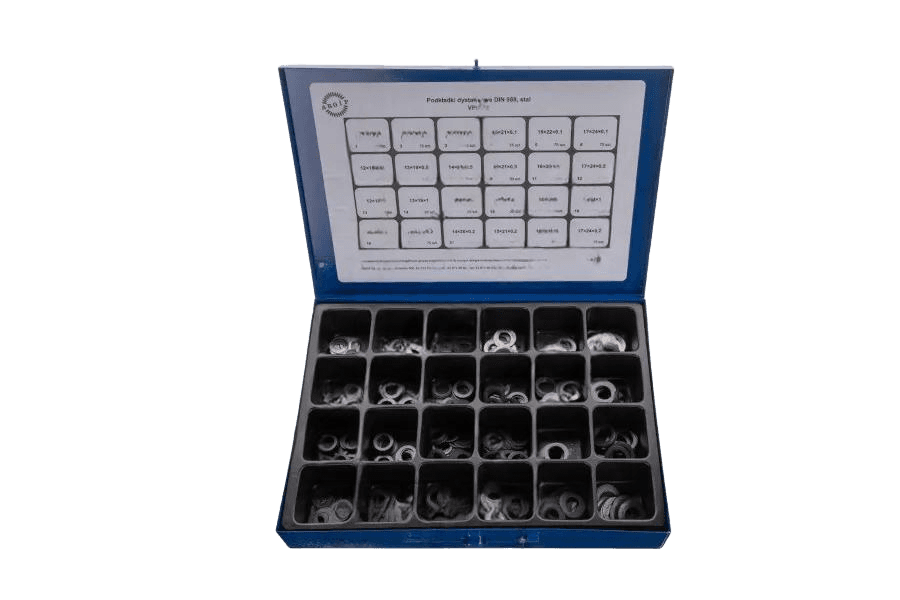

Podkł. dystansowa zestaw
Wymiary i warunki techniczne wg DIN 988
Wymiary — podkładki dystansowe (mm)wybrany rozmiar: VPD 01
| d1 — średnica wewnętrzna (D12) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 100 | 105 | 110 | 120 | 130 | 140 | 150 | 160 | 170 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 60 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| h | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-1,2 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-2,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 | 0,1-1,0 |
d1 — tolerancja D12 (średnica wewnętrzna)d2 — tolerancja d12 (średnica zewnętrzna)h — zakres dostępnych grubości nominalnych dla danej pary d1/d2 (konkretna grubość = oferowany wariant)d2 — średnica zewnętrzna (d12)
Wymiary — podkładki oporowe (mm)
| d1 — średnica wewnętrzna (D12) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 56 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | |
| h | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 |
d1 — tolerancja D12 (średnica wewnętrzna)d2 — tolerancja d12 (średnica zewnętrzna)Dla d1 = 48 mm PDF drukuje d2 = 30 mm — fizycznie niemożliwe (średnica zewnętrzna mniejsza od wewnętrznej, łamie wzorzec widoczny we wszystkich pozostałych wierszach obu tabel). Wartość pominięta ("—").d2 — średnica zewnętrzna (d12)
Materiał
| Podkładki dystansowe | stal St2K50 wg DIN 1624; wykończenie powierzchni wg DIN 1624, olejone |
|---|
Oznaczanie
Przykład oznaczania: podkładka dystansowa o średnicy wewnętrznej d1 = 40 mm, średnicy zewnętrznej d2 = 50 mm i grubości h = 0,5 mm:
Podkładka dystansowa DIN 988 – 40x50x0,5.
Opis
Podkładka dystansowa zestaw wg normy DIN 988. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępne warianty: VPD 01.
Specyfikacja produktu
| Wymiar | VPD 01 |
|---|---|
| Norma | DIN 988 |
| Rodzaj | Podkł. dystansowa zestaw |
| Własność | 1950 |
| Rozmiar | VPD 01 |
| Układ rozmiaru | inny |
| Odmiana | 1950 |
| Napęd | 4×8 do 10×16 |
| Waga | 1,6 kg |
